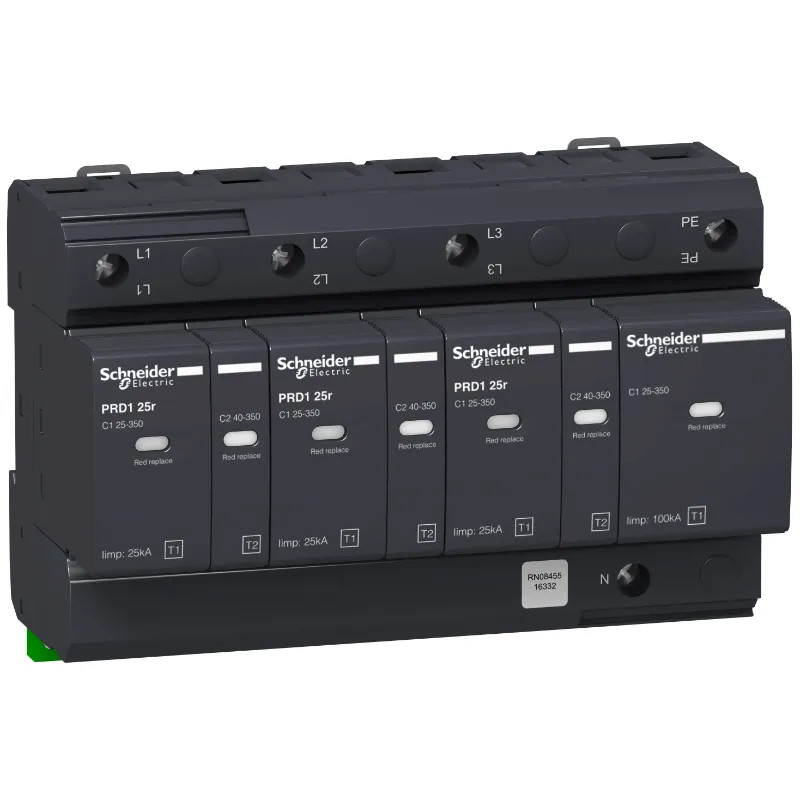

Acti9 - Parafoudre PRD1 25r - 3P+N - Débrochable - 350V - report signalisation
16332
16332
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Protection des installations électriques contre la foudre
- Parafoudre combiné type 1+2 25 kA conformément aux normes IEC 61643-11:2011 et EN 61643-11:2012
- Convient aux réseaux TT, TN-S et TN-C, haute détection des éventuels défauts de courants et courts-circuits
- Cartouches débrochables faciles à remplacer et enfichables avec verrou anti-vibration
- Peut être installé avec tout dispositif de déconnexion en amont, comme un fusible ou un disjoncteur
- Équipé d'un contact à distance pour l'envoi des informations de fin de vie
Pour tout savoir :
En assurant une sécurité absolue dans les réseaux électriques fortement exposées aux risques foudres en présence d'un paratonnerre, le PRD1, en tête d'installation, protège contre les surtensions transitoires directes ou indirectes. De dimensions L142,8xH90xP70mm avec une largeur de 16 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 PRD1 est disponible pour le système de mise à la terre TT ou TN-S. Le parafoudre Acti9 PRD1 possède un courant de décharge maximal Imax de 40kA. Son courant de décharge nominal In est de 25kA et sa tension maximale de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 350Vca entre le neutre et la terre, sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est de 1,5kV type 1+2. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 25kA, permet de signaler à distance le message "cartouche à changer" qui permet un remplacement rapide lorsque celles-ci sont endommagées. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 2012 et IEC 61643-11 2011. Coordination avec disjoncteur Compact NSXm B TM100D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 25kA Coordination avec disjoncteur Compact NSXm B TM100D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 25kA
Parafoudres modulaires de type 1 et 2, dédié aux installations exposées à un niveau de risque maximal équipées d'un paratonnerre
Les documents disponibles :
Fiche technique
| GAMME | Acti9 Parafoudre |
| FONCTION | parafoudre à cartouche débrochable |
| Nombre de pôles | 4 |
| Taille | 8 TE |
| Niveau de protection | 1,5 kV |
| Tension continue la plus élevée CA | 350 V |
| Tension nominale CA | 400 V |
| Niveau de protection L-N | 1,5 kV |
| Signalisation au niveau de l'appareil | Optique |
| Niveau de protection N-PE | 1,5 kV |
| Fusible auxiliaire intégré | Non |
| Section de conducteur rigide max. (monofilaire/multifilaire) | 35 mm² |
| Section de conducteur flexible max. (fil fin) | 35 mm² |
| Forme de réseau CC | Non |
| Forme de réseau IT | Non |
| Forme de réseau TN | Non |
| Forme de réseau TN-C | Non |
| Forme de réseau TN-S | Oui |
| Forme de réseau TT | Oui |
| Autre forme de réseau | Non |
| Forme de réseau TN-C-S | Non |
| Type de montage | Profilé chapeau 35 mm |
| Classe de protection (IP) | IP20 |
| Signalisation à distance | Oui |
| Classe d'essai | Type 1 et 2 |
| Technologie d'éclateur à commutation de tension | Oui |
Références spécifiques
| EAN-13 | 3606480060427 |
| MPN | 16332 |
