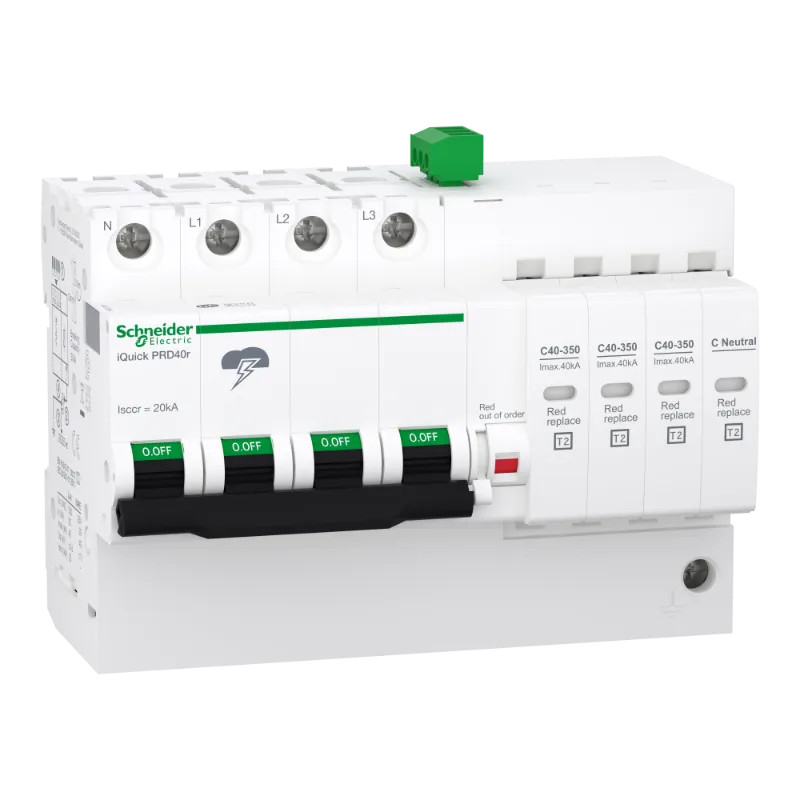

Acti9 - Parafoudre iQuick PRD40r - 3P+N avec report de signalisation
A9L16294
A9L16294
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Pour un niveau de risque élevé dans le panneau de distribution entrant
- Parafoudre de type 2 40 kA conformément aux normes IEC 61643-11:2011 et EN 61643-11:2012
- Convient aux réseaux TT, TN-S et TN-C, haute détection des éventuels défauts de courants et courts-circuits
- Information à distance pour le remplacement de la cartouche
- Cartouches débrochables faciles à remplacer et enfichables avec verrou anti-vibration
Pour tout savoir :
Doté d'un report de signalisation de type 2, le parafoudre iQuick PRD40r protège les installations 3P+N contre les surtensions transitoires indirectes en TT ou TN-S pour un niveau de risque moyen. De dimensions L113,6xH94xP75,9mm avec une largeur de 15 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C Cet Acti9 iQuick PRD40r est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre Acti9 iQuick PRD40r possède un courant de décharge max. Imax de 40kA. Son courant de décharge nominal In est de 20kA et sa tension max. de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 264Vca neutre/terre et 350Vca phase/terre, sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est ≤ 1,5kV type 2. La fréquence de fonct. est de 50/60Hz. Monté sur rail DIN, ce produit intègre son disjoncteur de déconnecteur de fin de vie. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : IEC/EN 60947-5-1, EN 61643-11:2012 Type 2 et IEC 61643-11:2011. Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 25kA Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 25kA
Parafoudre modulaire de type 2, dédié aux installations résidentielles et grands bâtiments exposés à un niveau de risque moyen.
Fiche technique
| GAMME | Acti9 Parafoudre |
| FONCTION | parafoudre à cartouche débrochable |
| Avec contact de signalisation à distance | Oui |
| Nombre de conducteurs (sans mise à la terre) | 3 |
| Taille | Autre |
| Niveau de protection | 1,5 kV |
| Tension continue la plus élevée CA | 350 V |
| Courant de décharge nominal (8/20) | 20 kA |
| Tension nominale CA | 400 V |
| Classe d'essai type 2 | Oui |
| Niveau de protection L-N | 2,5 kV |
| Signalisation au niveau de l'appareil | Optique |
| Niveau de protection N-PE | 1,5 kV |
| Fusible auxiliaire intégré | Non |
| Section de conducteur rigide max. (monofilaire/multifilaire) | 35 mm² |
| Section de conducteur flexible max. (fil fin) | 35 mm² |
| Forme de réseau CC | Non |
| Forme de réseau IT | Non |
| Forme de réseau TN | Non |
| Forme de réseau TN-C | Non |
| Forme de réseau TN-S | Oui |
| Forme de réseau TT | Oui |
| Autre forme de réseau | Non |
| Forme de réseau TN-C-S | Non |
| Courant de décharge maximal (8/20) | 40 kA |
| Résistance aux courts-circuits (Isccr) | 20 kA |
| Protection intégrée contre les courts-circuits | Oui |
| Sans courant de fuite | Non |
| Type de montage | Profilé chapeau 35 mm |
| Classe de protection (IP) | IP20 |
Références spécifiques
| EAN-13 | 3606480387067 |
| MPN | A9L16294 |
