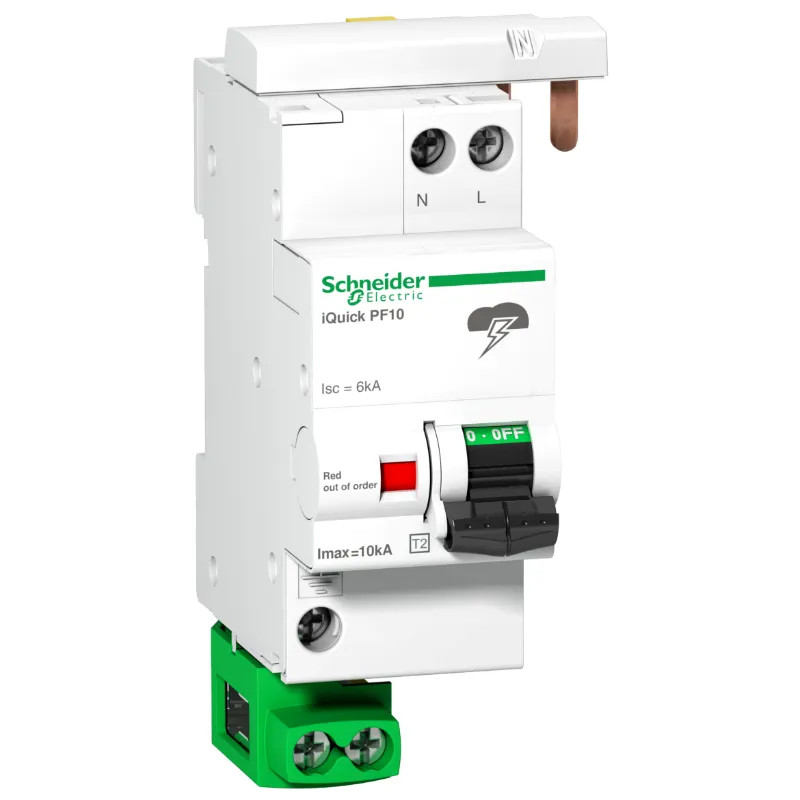

Acti9 - iQuick PF10 - Parafoudre - 1P+N - 230V - 10kA - avec câble de terre
A9L16617
A9L16617
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Coordination certifiée grâce au disjoncteur intégré
- Installation simplifiée grâce au déconnecteur intégré
- Rapidité d'installation
Pour tout savoir :
De type 2, ce parafoudre iQuick PF précâblé protège les installations 1P+N contre les surtensions foudres transitoires indirectes. De dimensions L52xH109xP73.9mm avec une largeur de 4 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iQuick PF est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre iQuick PF possède un courant de décharge maximal Imax de 10kA. Son courant de décharge nominal In est de 5kA et sa tension maximale de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 275Vca. Avec une tension max continue Uc en mode commun de 275Vca entre le neutre et la terre, sa tension nominale Ue est de 230Vca. Le niveau de protection contre la surtension est de 1,5kV type 2. Sa fréquence de fonctionnement est de 50/60Hz. En montage sur rail DIN, ce produit intègre son disjoncteur de déconnecteur de fin de vie. Ce parafoudre iQuick PF est précâblé. Une borne et un câble de 16mm² sont fournis montés pour la connexion à la barre de terre de l'armoire. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11:2012 et IEC 61643-11:2011. Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 6kA Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 6kA
Parafoudres modulaires monoblocs précablés avec disjoncteur de deconnexion intégré de type 2, dédié aux installations exposées à un niveau de risque foudre dans le petit tertiaire
Les documents disponibles :
Fiche technique
| GAMME | Acti9 Parafoudre |
| FONCTION | parafoudre |
| Avec contact de signalisation à distance | Non |
| Nombre de conducteurs (sans mise à la terre) | 1 |
| Taille | 2 TE |
| Niveau de protection | 1,5 kV |
| Tension continue la plus élevée CA | 275 V |
| Courant de décharge nominal (8/20) | 10 kA |
| Tension nominale CA | 230 V |
| Classe d'essai type 2 | Oui |
| Niveau de protection L-N | 1,5 kV |
| Signalisation au niveau de l'appareil | Optique |
| Niveau de protection N-PE | 1,5 kV |
| Fusible auxiliaire intégré | Non |
| Section de conducteur rigide max. (monofilaire/multifilaire) | 25 mm² |
| Section de conducteur flexible max. (fil fin) | 16 mm² |
| Forme de réseau CC | Non |
| Forme de réseau IT | Non |
| Forme de réseau TN | Non |
| Forme de réseau TN-C | Non |
| Forme de réseau TN-S | Oui |
| Forme de réseau TT | Oui |
| Autre forme de réseau | Non |
| Forme de réseau TN-C-S | Non |
| Courant de décharge maximal (8/20) | 10 kA |
| Résistance aux courts-circuits (Isccr) | 6 kA |
| Protection intégrée contre les courts-circuits | Oui |
| Sans courant de fuite | Non |
| Type de montage | Profilé chapeau 35 mm |
| Classe de protection (IP) | IP20 |
Références spécifiques
| EAN-13 | 3606480387173 |
| MPN | A9L16617 |
