Acti9 - Parafoudre iPRD1 12,5r - 3P+N - Débro T1 - 350V - report signal - TT/TN

iPRD1 12,5r Paraf 3PN débro T1 - A9L16482 Schneider Electric
search
  • iPRD1 12,5r Paraf 3PN débro T1 - A9L16482 Schneider Electric
  • iPRD1 12,5r Paraf 3PN débro T1 - A9L16482 Schneider Electric
A9L16482
A9L16482
549,23 € HT
1 196,59 €
-54% 0.459
En stock
Livré mercredi avant 13h

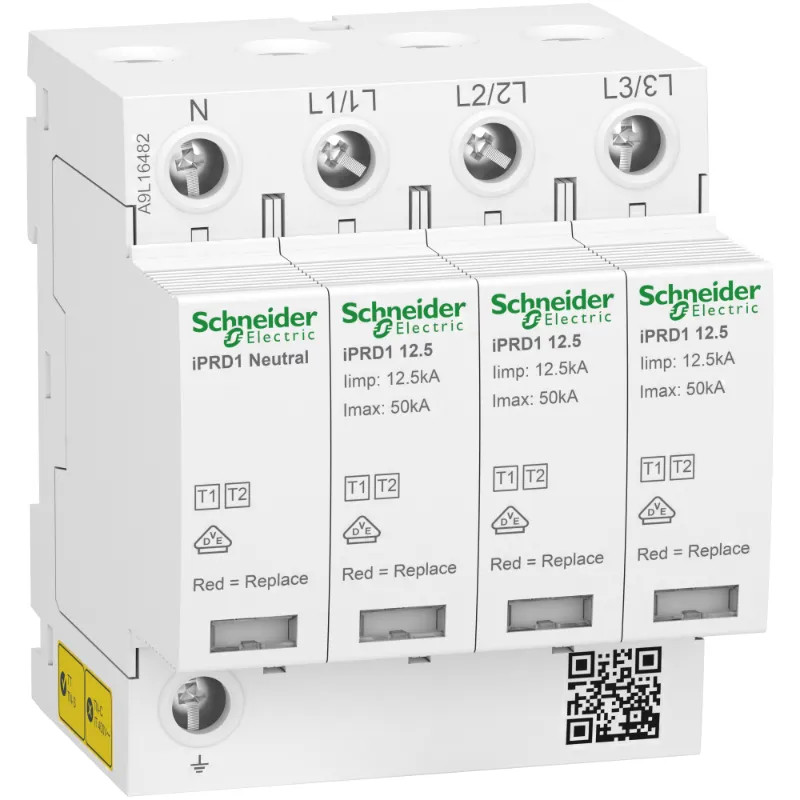

Le parafoudre iPRD1 12,5r est un produit modulaire de la gamme Acti9. En version débrochable de type 1 et 2, 3P+N, dédié aux installations exposées à un niveau de risque foudre maximal, il est doté d'un report de signalisation (TT-TN).

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Continuité de service renforcée grâce à la coordination
  • Coordination garantie avec les disjoncteurs Schneider Electric
  • Robustesse des connexions
  • Coordination validée en laboratoire Schneider Electric

Pour tout savoir :

En assurant une sécurité absolue dans les réseaux électriques fortement exposées aux risques foudres en présence d'un paratonnerre, l'iPRD1, en tête d'installation, protège contre les surtensions transitoires directes ou indirectes. De dimensions L72xH89xP69mm avec une largeur de 8 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iPRD1 12.5r est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre Acti9 iPRD1 12.5r possède un courant de décharge maximal Imax de 50kA. Son courant de décharge nominal In est de 20kA et sa tension max. de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 255Vca entre le neutre et la terre, sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est de 1,5kV type 1+2. Sa fréquence de fonctionnement est de 50Hz. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 70kA, permet de signaler à distance le message "cartouche à changer" qui permet un remplacement rapide lorsque celles-ci sont endommagées. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 2012 et IEC 61643-11 2011. Coordination avec disjoncteur Compact NSXm H TM80D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 70kA Coordination avec disjoncteur Compact NSXm H TM80D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 70kA

Parafoudres modulaires de type 1 et 2, dédié aux installations exposées à un niveau de risque maximal équipées d'un paratonnerre

Les documents disponibles :

Fiche technique

GAMME Acti9 Parafoudre
FONCTION parafoudre à cartouche débrochable
Nombre de pôles 4
Taille 8 TE
Niveau de protection 1,5 kV
Tension continue la plus élevée CA 350 V
Tension nominale CA 400 V
Niveau de protection L-N 1,5 kV
Signalisation au niveau de l'appareil Optique
Niveau de protection N-PE 1,5 kV
Fusible auxiliaire intégré Non
Section de conducteur rigide max. (monofilaire/multifilaire) 35 mm²
Section de conducteur flexible max. (fil fin) 25 mm²
Forme de réseau CC Non
Forme de réseau IT Non
Forme de réseau TN Non
Forme de réseau TN-C Non
Forme de réseau TN-S Oui
Forme de réseau TT Oui
Autre forme de réseau Non
Forme de réseau TN-C-S Non
Type de montage Profilé chapeau 35 mm
Classe de protection (IP) IP20
Signalisation à distance Oui
Classe d'essai Type 1 et 2
Technologie d'éclateur à commutation de tension Non

Références spécifiques

EAN-13 3606481490223
MPN A9L16482
