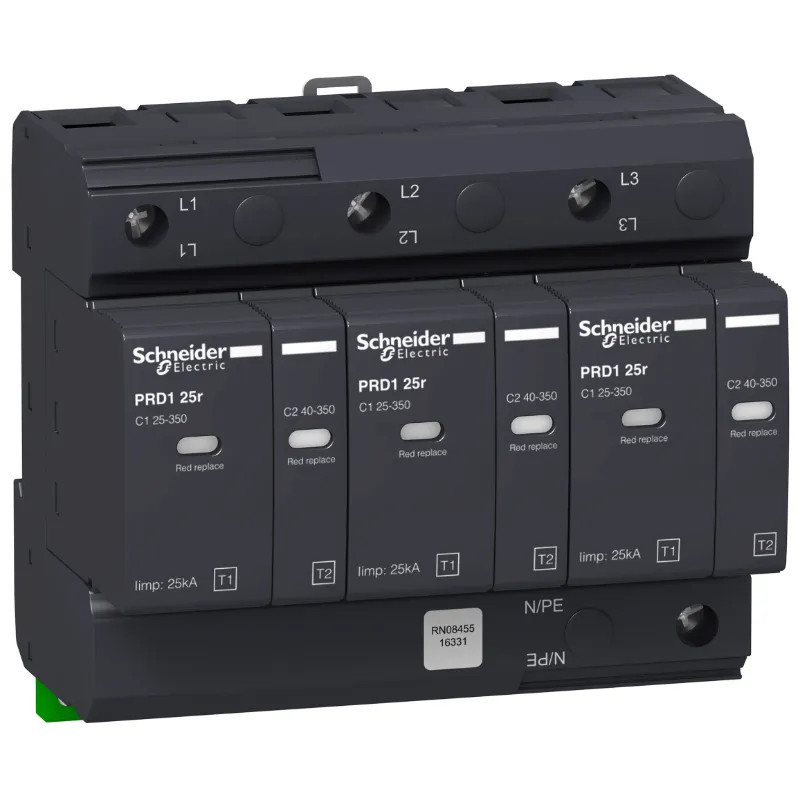

Acti9 - Parafoudre PRD1 25r - 3P - Débrochable - 350V - report de signalisation

PRD1 25r Paraf 3P 35r débro - 16331 Schneider Electric
search
  • PRD1 25r Paraf 3P 35r débro - 16331 Schneider Electric
16331
16331
1 053,10 € HT
2 294,34 €
-54% 0.459
Sur commande
Délai fournisseur estimé : 6 semaines

Le parafoudre PRD1 25r est un produit modulaire de la gamme Acti9. En version débrochable de type 1 et 2, 3P, dédié aux installations exposées à un niveau de risque foudre maximal, il est doté d'un report de signalisation (TT/TN-S/TN-C).

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Protection des installations électriques contre la foudre
  • Parafoudre combiné type 1+2 25 kA conformément aux normes IEC 61643-11:2011 et EN 61643-11:2012
  • Convient aux réseaux TT, TN-S et TN-C, haute détection des éventuels défauts de courants et courts-circuits
  • Cartouches débrochables faciles à remplacer et enfichables avec verrou anti-vibration
  • Peut être installé avec tout dispositif de déconnexion en amont, comme un fusible ou un disjoncteur
  • Équipé d'un contact à distance pour l'envoi des informations de fin de vie

Pour tout savoir :

En assurant une sécurité absolue dans les réseaux électriques fortement exposées aux risques foudres en présence d'un paratonnerre, le PRD1, en tête d'installation, protège contre les surtensions transitoires directes ou indirectes. De dimensions L108xH90xP70mm avec une largeur de 12 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iPRD1 25r est compatible avec le système de mise à la terre TN-C. Le parafoudre Acti9 PRD1 possède un courant de décharge maximal Imax de 40kA. Son courant de décharge nominal In est de 25kA. Avec une tension max continue Uc en mode commun de 350Vca entre la phase et la terre, sa tension nominale Ue est de 230Vca +/- 10%. Le niveau de protection contre la surtension est de 1,5kV type 1+2. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 25kA, permet de signaler à distance le message "cartouche à changer" qui permet un remplacement rapide lorsque celles-ci sont endommagées. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 2012 et IEC 61643-11 2011. Coordination avec disjoncteur Compact NSXm B TM100D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 25kA Coordination avec disjoncteur Compact NSXm B TM100D de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 25kA

Parafoudres modulaires de type 1 et 2, dédié aux installations exposées à un niveau de risque maximal équipées d'un paratonnerre

Les documents disponibles :

Fiche technique

GAMME Acti9 Parafoudre
FONCTION parafoudre à cartouche débrochable
Nombre de pôles 3
Taille 6 TE
Niveau de protection 1,5 kV
Tension continue la plus élevée CA 350 V
Tension nominale CA 400 V
Signalisation au niveau de l'appareil Optique
Fusible auxiliaire intégré Non
Section de conducteur rigide max. (monofilaire/multifilaire) 35 mm²
Section de conducteur flexible max. (fil fin) 35 mm²
Forme de réseau CC Non
Forme de réseau IT Non
Forme de réseau TN Non
Forme de réseau TN-C Oui
Forme de réseau TN-S Non
Forme de réseau TT Non
Autre forme de réseau Non
Forme de réseau TN-C-S Non
Type de montage Profilé chapeau 35 mm
Classe de protection (IP) IP20
Signalisation à distance Oui
Classe d'essai Type 1 et 2
Technologie d'éclateur à commutation de tension Oui

Références spécifiques

EAN-13 3606480060410
MPN 16331
