Acti9 - Parafoudre iPRD65r - 65kA - 350V - 1PN - avec report de signalisation

iPRD65r parafoud 1PN 65kA 350V - A9L65501 Schneider Electric
search
  • iPRD65r parafoud 1PN 65kA 350V - A9L65501 Schneider Electric
A9L65501
A9L65501
453,06 € HT
987,06 €
-54% 0.459
Sur commande
Délai fournisseur estimé : 6 semaines

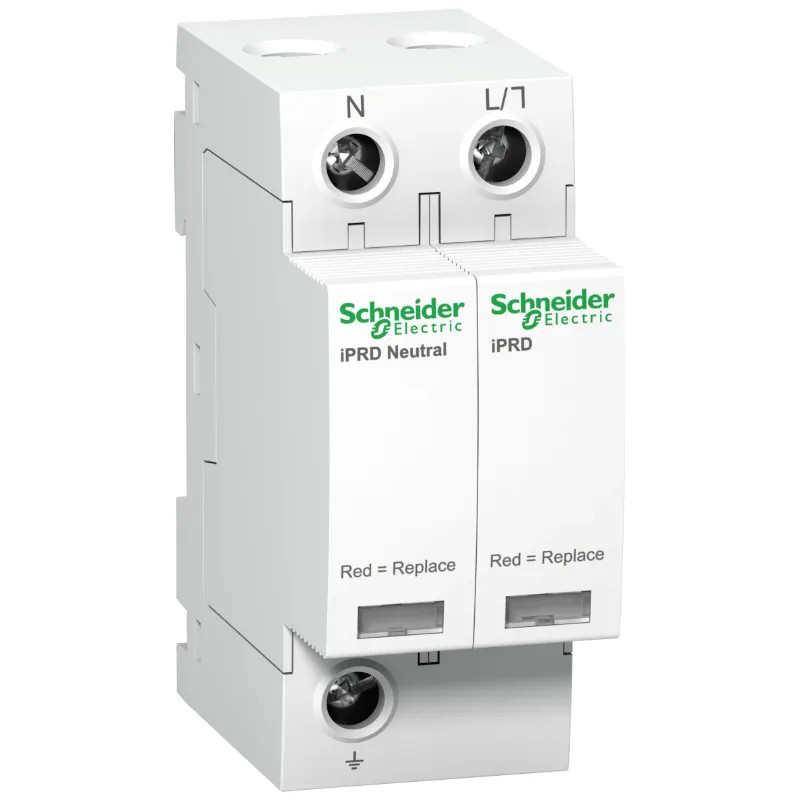

Le parafoudre iPRD65r 1P+N est un produit modulaire de la gamme Acti9, de type 2 à cartouche débrochable et report de signalisation dans le tertiaire pour un niveau de risque foudre élevé, en TT ou TN

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Montage sur rail DIN réversible pour optimiser le raccordement
  • Continuité de service renforcée grâce à la coordination
  • Coordination garantie avec les disjoncteurs Schneider Electric

Pour tout savoir :

Doté d'un report de signalisation de type 2, le parafoudre iPRD65r protège les installations 1P+N contre les surtensions foudres transitoires indirectes en TT ou TN pour un niveau de risque élevé. De dimensions L36xH85xP69mm avec une largeur de 4 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C. Cet Acti9 iPRD65r est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre Acti9 iPRD65r possède un courant de décharge maximal Imax de 65kA. Son courant de décharge nominal In est de 20kA et sa tension maximale de fonctionnement continue Uc en mode différentiel (entre phase et neutre) de 350Vca. Avec une tension max continue Uc en mode commun de 260Vca neutre/terre et 350Vca phase/terre, sa tension nominale Ue est de 230Vca +/- 10%. Le niveau de protection contre la surtension est de 1,5kV type 2. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 50kA, peut être retourné pour permettre l'optimisation du câblage phase/neutre/terre par le haut ou le bas. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 et IEC 61643-11. Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA

Acti9 iPRD, parafoudres modulaires à cartouche débrochable de types 2 et 3, de 8 kA à 65 kA, sont recommandés pour la protection en l'arrivée et des départs pour des risques foudres faibles à très élevés.

Les documents disponibles :

Fiche technique

GAMME Acti9 Parafoudre
FONCTION parafoudre à cartouche débrochable
Avec contact de signalisation à distance Oui
Nombre de conducteurs (sans mise à la terre) 1
Taille 2 TE
Niveau de protection 1,5 kV
Tension continue la plus élevée CA 350 V
Courant de décharge nominal (8/20) 20 kA
Tension nominale CA 350 V
Classe d'essai type 2 Oui
Niveau de protection L-N 1,5 kV
Signalisation au niveau de l'appareil Optique
Niveau de protection N-PE 1,5 kV
Fusible auxiliaire intégré Non
Section de conducteur rigide max. (monofilaire/multifilaire) 35 mm²
Section de conducteur flexible max. (fil fin) 35 mm²
Forme de réseau CC Non
Forme de réseau IT Non
Forme de réseau TN Non
Forme de réseau TN-C Non
Forme de réseau TN-S Oui
Forme de réseau TT Oui
Autre forme de réseau Non
Forme de réseau TN-C-S Non
Courant de décharge maximal (8/20) 65 kA
Résistance aux courts-circuits (Isccr) 50 kA
Protection intégrée contre les courts-circuits Non
Sans courant de fuite Non
Type de montage Profilé chapeau 35 mm
Classe de protection (IP) IP20
Protection max. contre les surintensités, connexion en série (fusible) 80 A
Protection max. contre les surintensités, connexion parallèle (fusible) 80 A

Références spécifiques

EAN-13 3606480506291
MPN A9L65501
