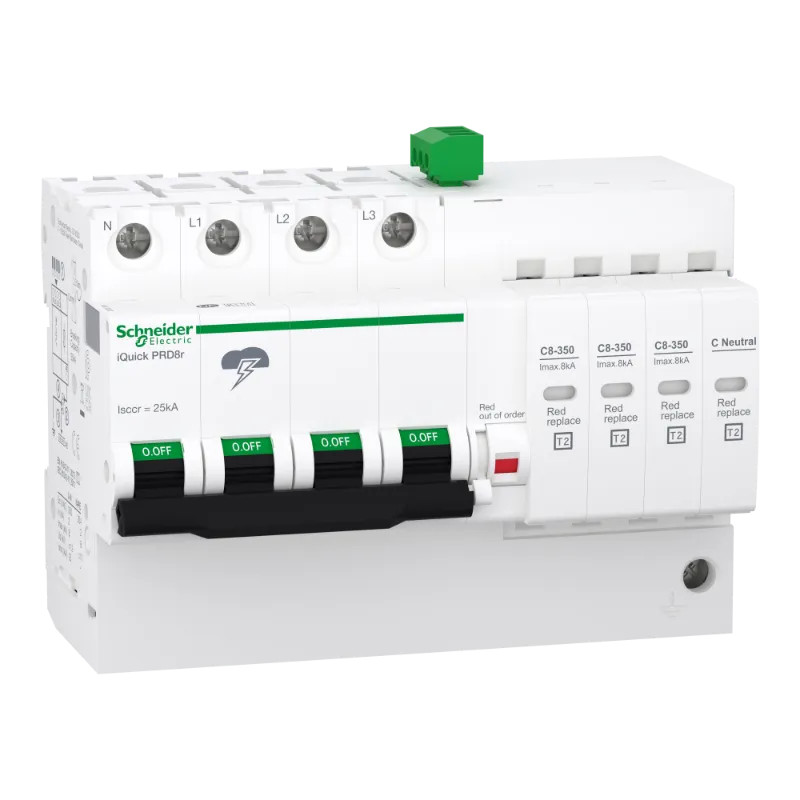

Acti9 - Parafoudre iQuick PRD8r - 3P+N avec report de signalisation

Acti9 - Parafoudre iQuick PRD8r - 3P+N avec report de signalisation - A9L16300 Schneider Electric
search
  • Acti9 - Parafoudre iQuick PRD8r - 3P+N avec report de signalisation - A9L16300 Schneider Electric
A9L16300
A9L16300
329,33 € HT
717,50 €
-54% 0.459
En stock
Livré mercredi avant 13h

Le parafoudre iQuick PRD8r 3P+N est un produit modulaire de la gamme Acti9, de type 3 à cartouche débrochable et report de signalisation dans le tertiaire pour une protection fine des récepteurs à protéger, en TT ou TNS.

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Assure la protection secondaire des charges à protéger. En cascade avec les parasurtenseurs entrants
  • Parafoudre combiné type 2+3 8 kA conformément aux normes IEC 61643-11:2011 et EN 61643-11:2012
  • Convient aux réseaux TT, TN-S et TN-C, haute détection des éventuels défauts de courants et courts-circuits
  • Information à distance pour le remplacement de la cartouche
  • Cartouches débrochables faciles à remplacer et enfichables avec verrou anti-vibration

Pour tout savoir :

Doté d'un report de signalisation de type 2 ou 3, le parafoudre iQuick PRD20r protège les installations 3P+N. Il assure la protection fine des récepteurs à protèger lorsqu'ils sont à plus de 10m du tableau électrique. De dimensions L131,5xH94xP75,9mm avec une largeur de 15 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C. Cet Acti9 iQuick PRD8r est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre Acti9 iQuick PRD8r possède un courant de décharge maximal Imax de 8kA. Son courant de décharge nominal In est de 2kA et sa tension max. de fonctionnement continu Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec 1 tension max continue en mode commun de 264Vca neutre/terre et 350Vca phase/terre, sa tension nominale est de 230/400Vca. Le niveau de protec. contre la surt. est 1,5kV type 2-1,4/1,5kV type 3. La fréquence de fonct. est de 50/60Hz. Monté sur rail DIN, ce produit intègre son disjoncteur de déconnecteur de fin de vie. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : IEC/EN 60947-5-1, EN 61643-11:2012 et IEC 61643-11:2011. Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 25kA Coordination avec disjoncteur intégré jusqu'à un courant de court-circuit maximal de 25kA

Parafoudre modulaire de type 2 ou 3, dédié aux installations exposées pour une protection fine des récepteurs.

Les documents disponibles :

Fiche technique

GAMME Acti9 Parafoudre
FONCTION parafoudre à cartouche débrochable
Avec contact de signalisation à distance Oui
Nombre de conducteurs (sans mise à la terre) 3
Taille Autre
Niveau de protection 1,2 kV
Tension continue la plus élevée CA 350 V
Courant de décharge nominal (8/20) 2 kA
Tension nominale CA 400 V
Classe d'essai type 2 Oui
Niveau de protection L-N 1,2 kV
Signalisation au niveau de l'appareil Optique
Niveau de protection N-PE 1,5 kV
Fusible auxiliaire intégré Non
Section de conducteur rigide max. (monofilaire/multifilaire) 25 mm²
Section de conducteur flexible max. (fil fin) 25 mm²
Forme de réseau CC Non
Forme de réseau IT Non
Forme de réseau TN Non
Forme de réseau TN-C Non
Forme de réseau TN-S Oui
Forme de réseau TT Oui
Autre forme de réseau Non
Forme de réseau TN-C-S Non
Courant de décharge maximal (8/20) 8 kA
Résistance aux courts-circuits (Isccr) 25 kA
Protection intégrée contre les courts-circuits Oui
Sans courant de fuite Non
Type de montage Profilé chapeau 35 mm
Classe de protection (IP) IP20

Références spécifiques

EAN-13 3606480387128
MPN A9L16300
