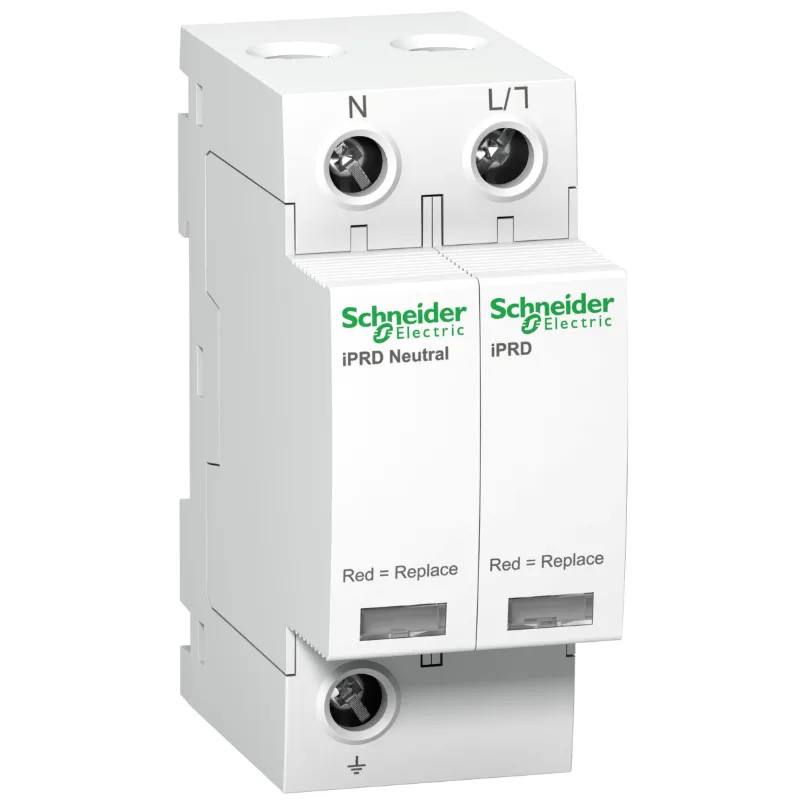

Acti9 - Parasurtenseur modulaire iPRD40 - 1P+N - 350V
A9L40500
A9L40500
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Montage sur rail DIN réversible pour optimiser le raccordement
- Continuité de service renforcée grâce à la coordination
- Coordination garantie avec les disjoncteurs Schneider Electric
Pour tout savoir :
De type 2, le parafoudre iPRD40 protège les installations 1P+N contre les surtensions foudres transitoires indirectes en TT ou TN pour un niveau de risque moyen. De dimensions L36xH85xP69mm avec une largeur de 4 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C. Cet Acti9 iPRD40 est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre Acti9 iPRD40 possède un courant de décharge maximal Imax de 40kA. Son courant de décharge nominal In est de 15kA et sa tension maximale de fonctionnement continu en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 260Vca entre neutre/terre et 350Vca entre phase/terre, sa tension nominale Ue est de 230Vca +/- 10%. Le niveau de protection contre la surtension est de 1,4kV type 2. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 50kA, peut être retourné pour permettre l'optimisation du câblage phase/neutre/terre par le haut ou le bas. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 et IEC 61643-11. Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA
Acti9 iPRD, parafoudres modulaires à cartouche débrochable de types 2 et 3, de 8 kA à 65 kA, sont recommandés pour la protection en l'arrivée et des départs pour des risques foudres faibles à très élevés.
Les documents disponibles :
Fiche technique
| GAMME | Acti9 Parafoudre |
| FONCTION | parafoudre à cartouche débrochable |
| Avec contact de signalisation à distance | Non |
| Nombre de conducteurs (sans mise à la terre) | 1 |
| Taille | 2 TE |
| Niveau de protection | 1,4 kV |
| Tension continue la plus élevée CA | 350 V |
| Courant de décharge nominal (8/20) | 15 kA |
| Tension nominale CA | 350 V |
| Classe d'essai type 2 | Oui |
| Niveau de protection L-N | 1,4 kV |
| Signalisation au niveau de l'appareil | Optique |
| Niveau de protection N-PE | 1,4 kV |
| Fusible auxiliaire intégré | Non |
| Section de conducteur rigide max. (monofilaire/multifilaire) | 35 mm² |
| Section de conducteur flexible max. (fil fin) | 35 mm² |
| Forme de réseau CC | Non |
| Forme de réseau IT | Non |
| Forme de réseau TN | Non |
| Forme de réseau TN-C | Non |
| Forme de réseau TN-S | Oui |
| Forme de réseau TT | Oui |
| Autre forme de réseau | Non |
| Forme de réseau TN-C-S | Non |
| Courant de décharge maximal (8/20) | 40 kA |
| Résistance aux courts-circuits (Isccr) | 50 kA |
| Protection intégrée contre les courts-circuits | Non |
| Sans courant de fuite | Non |
| Type de montage | Profilé chapeau 35 mm |
| Classe de protection (IP) | IP20 |
| Protection max. contre les surintensités, connexion en série (fusible) | 80 A |
| Protection max. contre les surintensités, connexion parallèle (fusible) | 63 A |
Références spécifiques
| EAN-13 | 3606480506413 |
| MPN | A9L40500 |
