Acti9 - Parafoudre iPRD - 8r - 8kA - 460V - 3P - avec report de signalisation

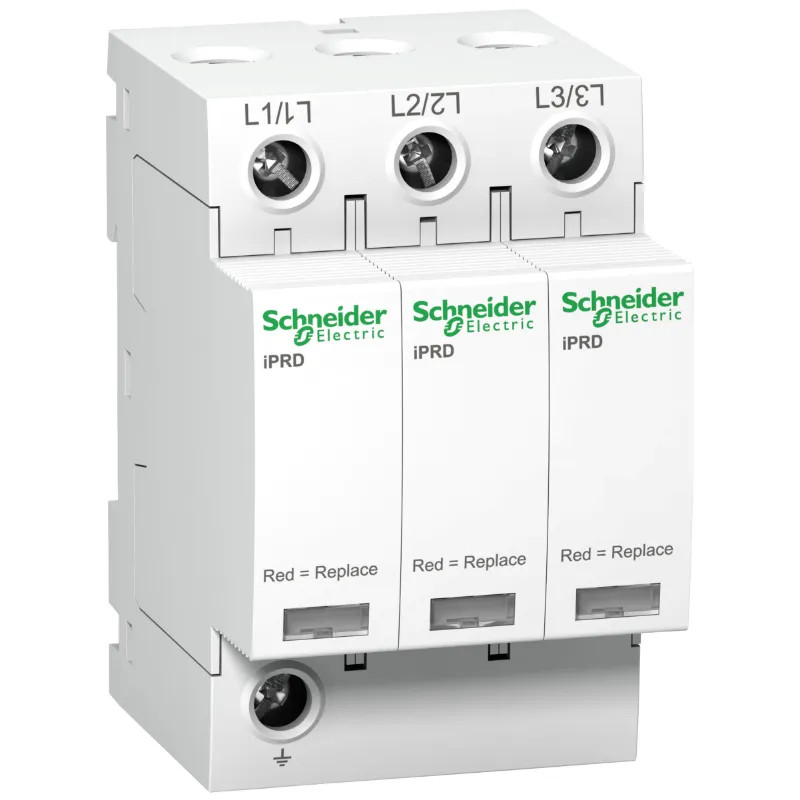

iPRD8 Parafoud 3P 8kA 460V IT - A9L08321 Schneider Electric
search
  • iPRD8 Parafoud 3P 8kA 460V IT - A9L08321 Schneider Electric
A9L08321
A9L08321
327,41 € HT
713,31 €
-54% 0.459
Sur commande
Délai fournisseur estimé : 6 semaines

Le parafoudre iPRD8r 3P est un produit modulaire de la gamme Acti9, de type 2 et 3 à cartouche débrochable et report de signalisation dans le tertiaire, assure une protection fine au plus près de la charge, en IT.

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Montage sur rail DIN réversible pour optimiser le raccordement
  • Continuité de service renforcée grâce à la coordination
  • Coordination garantie avec les disjoncteurs Schneider Electric

Pour tout savoir :

Doté d'un report de signalisation de type 2 et 3, le parafoudre iPRD8r protège les installations 3P contre les surtensions foudres transitoires indirectes en IT au plus près de la charge. De dimensions L54xH85xP69mm avec une largeur de 6 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +80°C. Cet Acti9 iPRD8r est disponible pour le système de mise à la terre IT. Le parafoudre Acti9 iPRD8r possède un courant de décharge maximal Imax de 8kA. Son courant de décharge nominal In est de 2,5kA. Avec une tension max continue Uc en mode commun de 460Vca entre le neutre et la terre, sa tension nominale Ue est de 230/400Vca +/- 10%. Le niveau de protection contre la surtension est de 1,6kV type 2 ou 1,8kV type 3. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 15kA, peut être retourné pour permettre l'optimisation du câblage phase/neutre/terre par le haut ou le bas. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 et IEC 61643-11. Coordination avec disjoncteur Acti9 IC60H de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 15kA Coordination avec disjoncteur Acti9 IC60H de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 15kA

Acti9 iPRD, parafoudres modulaires à cartouche débrochable de types 2 et 3, de 8 kA à 65 kA, sont recommandés pour la protection en l'arrivée et des départs pour des risques foudres faibles à très élevés.

Les documents disponibles :

Fiche technique

GAMME Acti9 Parafoudre
FONCTION parafoudre à cartouche débrochable
Avec contact de signalisation à distance Oui
Nombre de conducteurs (sans mise à la terre) 3
Taille 6 TE
Niveau de protection 1,6 kV
Tension continue la plus élevée CA 460 V
Courant de décharge nominal (8/20) 2,5 kA
Tension nominale CA 400 V
Classe d'essai type 2 Oui
Niveau de protection L-N 1,4 kV
Signalisation au niveau de l'appareil Optique
Fusible auxiliaire intégré Non
Section de conducteur rigide max. (monofilaire/multifilaire) 25 mm²
Section de conducteur flexible max. (fil fin) 16 mm²
Forme de réseau CC Non
Forme de réseau IT Oui
Forme de réseau TN Non
Forme de réseau TN-C Non
Forme de réseau TN-S Non
Forme de réseau TT Non
Autre forme de réseau Non
Forme de réseau TN-C-S Non
Courant de décharge maximal (8/20) 8 kA
Résistance aux courts-circuits (Isccr) 50 kA
Protection intégrée contre les courts-circuits Non
Sans courant de fuite Non
Type de montage Profilé chapeau 35 mm
Classe de protection (IP) IP20
Protection max. contre les surintensités, connexion en série (fusible) 80 A
Protection max. contre les surintensités, connexion parallèle (fusible) 25 A

Références spécifiques

EAN-13 3606480801693
MPN A9L08321
