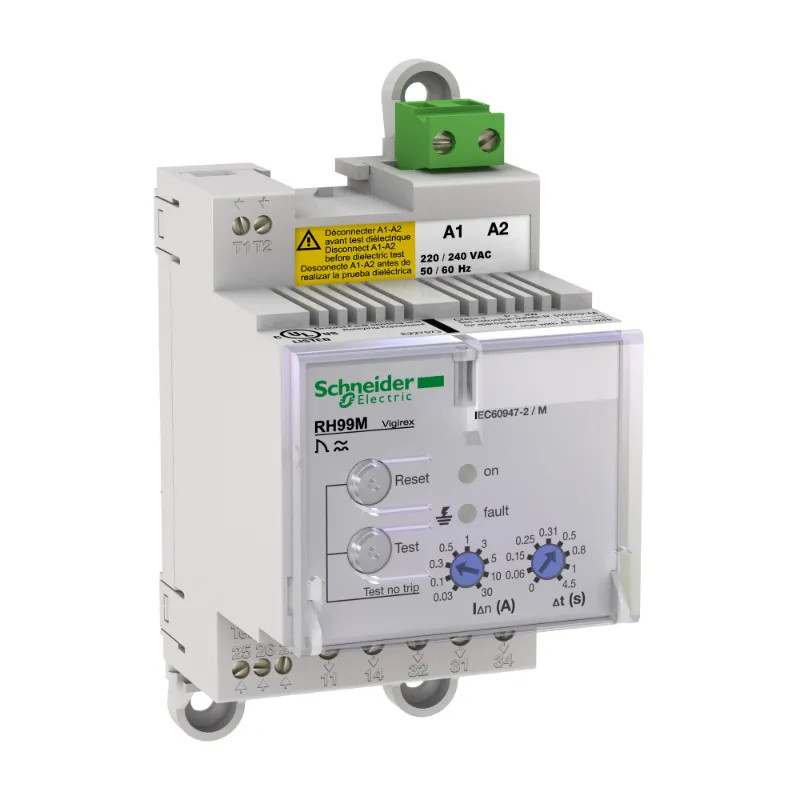

  • Vigirex RH99M 380-415VAC sensibilité 0,03-30A réarmement manuel - 56174 Schneider Electric
56174
56174
426,48 € HT
929,16 €
-54% 0.459
En stock
Livré mercredi avant 13h

VigiPacT - Vigirex - RH99M - relais différentiel de signalisation et protection - 380-415VAC - sensibilité 0,03 - 30A - réarmement manuel - H81mmxL54mmxP74mm - réglage : sélecteur - 9 positions - montage : rail DIN - IP20, IP30, IP40

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Assure la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
  • Surveillance continue de l'alimentation, de la liaison relais/tore et de l'électronique interne
  • Isolation renforcée des relais VigiPact (catégorie de surtension IV)
  • Accès aux réglages protégés par un capot plombable ou un mot de passe
  • Mesure efficace des courants de fuite à la terre
  • Pas de déclenchement sous les courants de fuite inférieurs à 80 % du seuil
  • Pas de déclenchement sous les courants de fuite transitoires
  • Courbe de déclenchement à temps inverse
  • Conforme à la directive RoHS et à la règlementation REACh

Pour tout savoir :

Le VigiPacT RH99M est un relais de protection différentielle monté sur rail DIN. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé. La tension d'alimentation opérationnelle est de 380/415 VCA 50/60 Hz. La tension d'alimentation opérationnelle est de 380/415 VCA 50/60 Hz. Il s'agit d'une classe de protection différentielle de type A. La sensibilité du courant (IDn) peut être sélectionnée avec 9 seuils de 30 mA à 30 A. La temporisation (Dt) peut être sélectionnée avec 9 paramètres de Instantané à 4,5 s. La tension du réseau de distribution surveillé peut atteindre 1 000 VCA 50/60/400 Hz. Il nécessite un réarmement manuel local après un effacement des défauts. La tension du système de distribution surveillé peut atteindre 1 000 VCA 50/60/400 Hz. Il est installé sur un rail DIN à l'intérieur d'un tableau électrique et son degré de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.

Les documents disponibles :

Fiche technique

GAMME VigiPacT
FONCTION relais différentiel de signalisation et protection
Finition du raccordement électrique Borne à vis
Tension de fonctionnement CA 50 Hz 380,0 415 V
Mémorisation possible des défaillances Non
Affichage du courant différentiel Non
Fréquence de fonctionnement nominale 50,0 400 Hz
Valeur de fonctionnement intensité de courant 1 0,03 30 mA
Type de tension d'alimentation CA
Type de tension de fonctionnement CA
Tension de fonctionnement CA 60 Hz 380,0 415 V
Alimentation externe requise Oui
Avec pinces amovibles Non
Tension d'alimentation CA 50 Hz 380,0 415 V
Tension d'alimentation CA 60 Hz 380,0 415 V
Plage de mesure de la tension 0,0 1000 V
Plage de mesure du courant 0,015 60 mA
Délai de temporisation du déclenchement max. admissible 4,82 s
Délai de temporisation du déclenchement min. réglable 0 s
Courant de commutation assigné 8 A
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant que contacts à fermeture 1
Nombre de contacts en tant qu'inverseurs 1
Hauteur 97 mm
Largeur 54 mm
Profondeur 74 mm

Références spécifiques

EAN-13 3303430561743
MPN 56174
