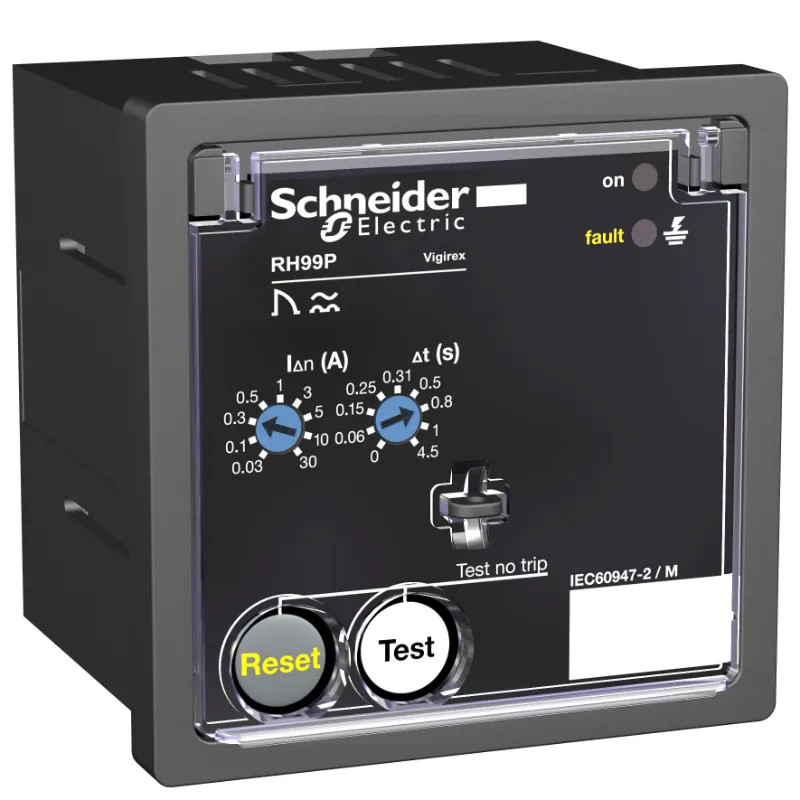

VigiPacT - Vigirex RH99P - 220/240VAC - Sensibilité 0,03A/30A - Réarmement manuel - Réglable 9 positions

L'essentiel :

• Assure la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
• Surveillance continue de l'alimentation, de la liaison relais/tore et de l'électronique interne
• Isolation renforcée des relais VigiPact (catégorie de surtension IV)
• Accès aux réglages protégés par un capot plombable ou un mot de passe
• Mesure efficace des courants de fuite à la terre
• Pas de déclenchement sous les courants de fuite inférieurs à 80 % du seuil
• Pas de déclenchement sous les courants de fuite transitoires
• Courbe de déclenchement à temps inverse
• Conforme à la directive RoHS et à la règlementation REACh

Pour tout savoir :

Le VigiPacT RH99P est un relais de protection différentielle à montage sur panneau avant. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé. La tension d'alimentation opérationnelle est de 220/240 VCA 50/60 Hz. Il s'agit d'une classe de protection différentielle de type A. La sensibilité du courant (IDn) peut être sélectionnée avec 9 seuils de 30 mA à 30 A. La temporisation (Dt) peut être sélectionnée avec 9 paramètres de Instantané à 4,5 s. Il nécessite une réinitialisation manuelle locale après l'élimination d'un défaut. La tension du système de distribution surveillé peut atteindre 1 000 VCA 50/60/400 Hz. Il est installé sur un tableau de distribution en face avant et son degré de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.
