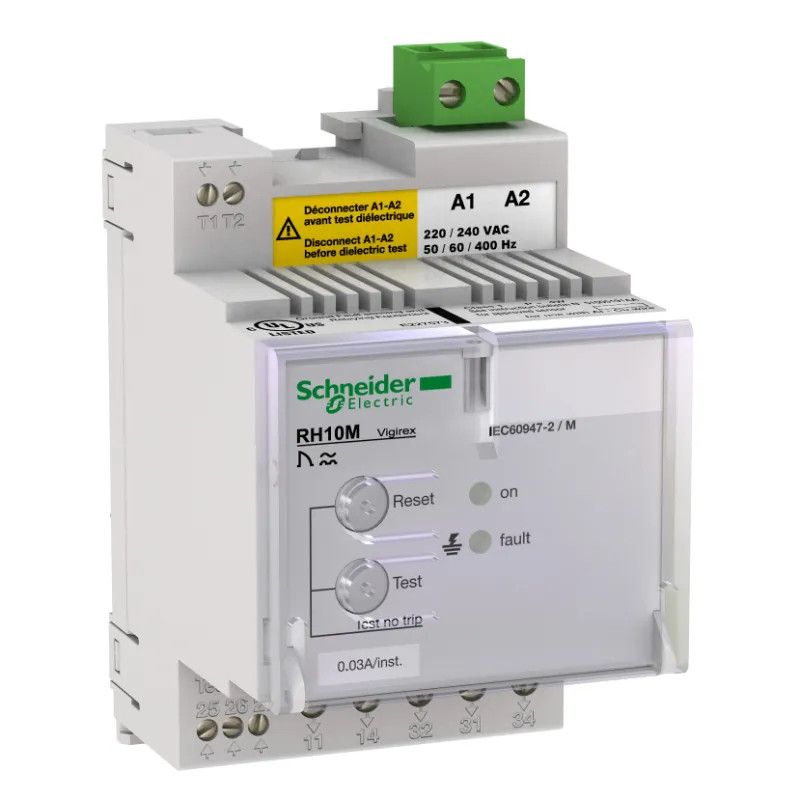

Vigirex RH10M 220-240VAC sensibilité 0,3A instantané

L'essentiel :

• Assure la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
• Surveillance continue de l'alimentation, de la liaison relais/tore et de l'électronique interne
• Isolation renforcée des relais VigiPact (catégorie de surtension IV)
• Accès aux réglages protégés par un couvercle plombable ou un mot de passe
• Mesure efficace des courants de fuite à la terre
• Pas de déclenchement sous les courants de fuite inférieurs à 80 % du seuil
• Pas de déclenchement sous les courants de fuite transitoires
• Courbe de déclenchement à temps inverse
• Conforme à la directive RoHS et à la règlementation REACh

Pour tout savoir :

Ce relais de protection différentielle est monté sur rail DIN. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé. Sa tension d'alimentation opérationnelle est de 220/240VCA 50/60Hz. Sa classe de protection différentielle est de type A. La sensibilité du courant (IDn) est fixée à 300mA. La temporisation (Dt) est instantanée. Il nécessite un réarmement manuel local après un effacement des défauts. La tension du système de distribution surveillé peut atteindre 1 000VCA 50/60/400Hz. Il est installé sur un rail DIN à l'intérieur d'un tableau électrique et son degré de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice (1M)
• Télécharger la notice 2 (1M)
• Télécharger le Profil Environnemental Produit FR
