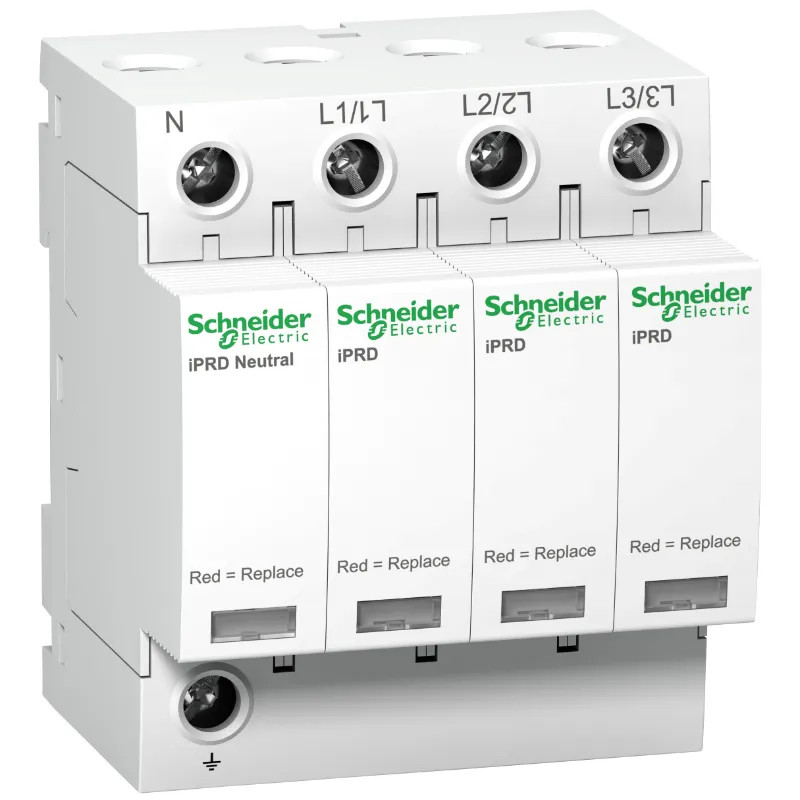

Acti9 - Parafoudre iPRD40r - 3PN - 40kA - 350V - avec report de signalisation

L'essentiel :

• Pour un niveau de risque élevé dans le panneau de distribution entrant
• Parafoudre de type 2 40 kA conformément aux normes IEC 61643-11:2011 et EN 61643-11:2012
• Convient aux réseaux TT, TN-S et TN-C, haute détection des éventuels défauts de courants et courts-circuits
• Information à distance pour le remplacement de la cartouche
• Cartouches débrochables faciles à remplacer et enfichables avec verrou anti-vibration
• Parafoudre réversible, alimentation par raccordement inférieur (peigne) et supérieur (câbles)

Pour tout savoir :

Doté d'un report de signalisation de type 2, le parafoudre iPRD40r protège les installations 3P+N contre les surtensions foudres transitoires indirectes en TT ou TN pour un niveau de risque moyen. De dimensions L36xH85xP69mm avec une largeur de 8 pas de 9mm, son degré de protection est IP20 et IP40 dans le boîtier modulaire. Sa température de fonctionnement est de -25°C à +60°C et sa température de stockage de -40°C à +85°C. Cet Acti9 iPRD40r est compatible avec les systèmes de mise à la terre TT et TN-S. Le parafoudre Acti9 iPRD40r possède un courant de décharge maximal Imax de 40kA. Son courant de décharge nominal In est de 15kA et sa tension maximale de fonctionnement continue Uc en mode différentiel (entre phase et neutre) est de 350Vca. Avec une tension max continue Uc en mode commun de 260Vca neutre/terre et 350Vca phase/terre, sa tension nominale Ue est de 230/400Vca. Le niveau de protection contre la surtension est de 1,4kV type 2. Sa fréquence de fonct. est de 50/60Hz. Ce produit modulaire, coordonné avec les disjoncteurs Schneider Electric jusqu'à 50kA, peut être retourné pour permettre l'optimisation du câblage phase/neutre/terre par le haut ou le bas. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : EN 61643-11 et IEC 61643-11. Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA Coordination avec disjoncteur Acti9 NG125L de la gamme Schneider Electic jusqu'à un courant de court-circuit maximal de 50kA

Acti9 iPRD, parafoudres modulaires à cartouche débrochable de types 2 et 3, de 8 kA à 65 kA, sont recommandés pour la protection en l'arrivée et des départs pour des risques foudres faibles à très élevés.
