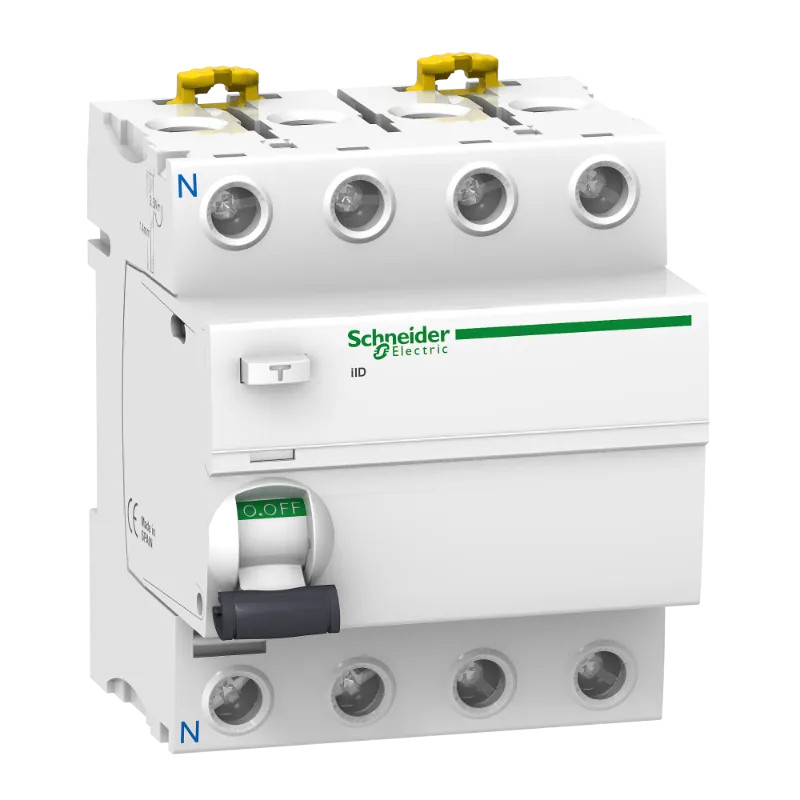

Acti9, iID interrupteur différentiel 4P 40A 30mA type Asi

Pour tout savoir :

L'Acti9 iID est un interrupteur différentiel modulaire (RCCB) reconnu pour sa fiabilité. Ce dispositif 4 pôles supporte un courant nominal de 40 A et offre une sensibilité de 30 mA, avec une classe de protection de type A-SI. Il protège efficacement contre les chocs électriques, qu'ils soient par contact direct ou indirect, et prévient les risques d'incendie en déconnectant les circuits en cas de défaut à la terre.

Doté d'un indicateur unique Visitrip, il réduit le temps d'intervention en signalant l'appareil défectueux via un indicateur mécanique en façade. La fenêtre VisiSafe, munie d'une bande verte sur le maneton, indique l'ouverture complète des pôles, facilitant ainsi la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1.

Sa capacité nominale de coupure et de court-circuit est de 1 500 A, et il supporte un courant nominal de court-circuit conditionnel de 10 kA. L'endurance mécanique atteint jusqu'à 20 000 cycles, tandis que l'endurance électrique va jusqu'à 15 000 cycles. Il fonctionne sous une tension comprise entre 380 VCA et 415 VCA, avec une tension d'isolement nominale de 500 VCA et une tension nominale de tenue aux chocs de 6 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz.

Ce produit peut être monté sur un rail DIN, avec une largeur de 8 pas de 9 mm. Il est de couleur blanche (RAL9003) et ses dimensions sont de 72 mm (largeur) x 91 mm (hauteur) x 73,5 mm (profondeur), pour un poids de 0,37 kg. Il offre une protection IP20 selon la norme IEC/EN 60529, qui passe à IP40 lorsqu'il est installé dans un boîtier modulaire. La température de fonctionnement varie de -25 °C à 60 °C, et la température de stockage de -40 °C à 85 °C.
