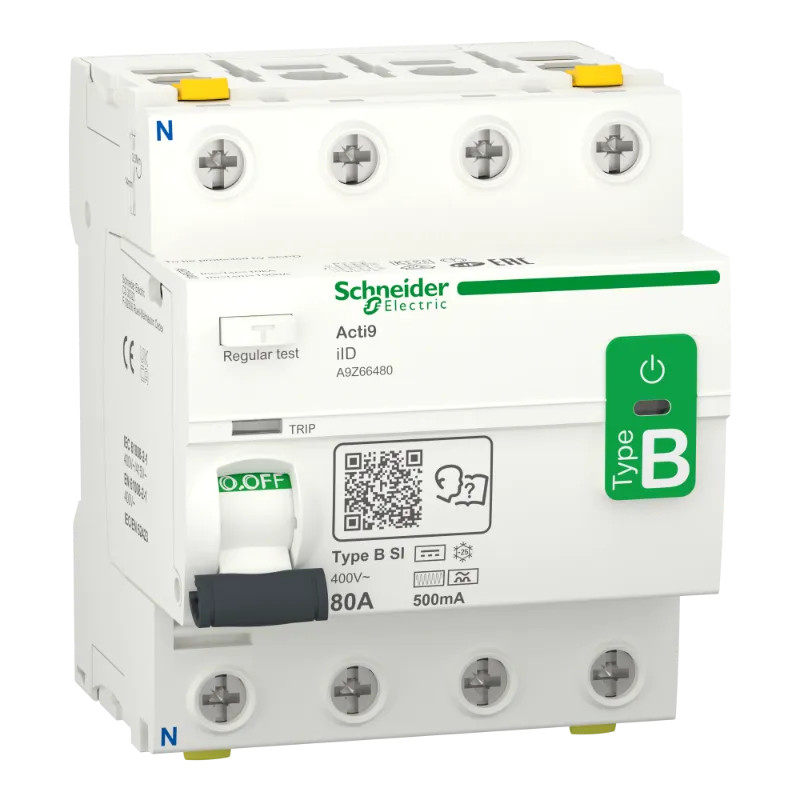

Acti9 iID - interrupteur différentiel - 4P - 80A - 500mA - type B - SI - 400V

Inter Diff iID 4P 80A B 500m - A9Z66480 Schneider Electric
search
  • Inter Diff iID 4P 80A B 500m - A9Z66480 Schneider Electric
A9Z66480
A9Z66480
2 026,17 € HT
4 512,63 €
-55% 0.449
Sur commande
Délai fournisseur estimé : 11 semaines

Acti9 iID - interrupteur différentiel iID instantané - In 80A 4 modules - sensibilité 500mA - type B pour protection des départs contre les défauts à composantes continues - Blanc RAL 9003 - IEC 61008 - raccordement 18mm entre phases

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Pour tout savoir :

Cet interrupteur Acti9 iID est un disjoncteur à courant résiduel (RCCB) pour véhicule électrique, modulaire et fiable. Cet interrupteur différentiel protège contre les chocs électriques par contact indirect. Il permet de déconnecter des circuits électriques en cas de défaut à la terre. Son indicateur VisiTrip réduit le temps d'intervention en affichant l'appareil défectueux en face avant. Cet interrupteur différentiel dispose également d'une fenêtre VisiSafe avec une bande verte sur la bascule pour indiquer l'ouverture complète des pôles et permettre une maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. Il est certifié CCC. La capacité nominale de coupure et de fermeture de court-circuit (Im/IΔm) est de 1 500A. Le courant de court-circuit nominal conditionnel (Inc/IΔc) est de 10kA. L'endurance électrique peut aller jusqu'à 10 000 cycles et l'endurance mécanique jusqu'à 20 000 cycles. Il bénéficie d'un indice de protection IP20 (selon la norme IEC/EN 60529) et IP40 en armoire modulaire. La température de fonctionnement est de -25°C à 60°C. La température de stockage est de -40°C à 85°C. Il se monte sur rail DIN. Son degré de pollution est de 3 et sa catégorie de surtension IV. Il est blanc (RAL 9003).

Les documents disponibles :

Fiche technique

GAMME Acti9 iID
FONCTION disjoncteur différentiel (RCCB)
Nombre de pôles 4
Type de tension CA
Type de montage Rail DIN
Tension assignée 400 V
Classe de protection (IP) IP20
Courant de défaut nominal 0,5 A
Température ambiante en fonctionnement -25,0 60 °C
Courant nominal assigné 80 A
Numéro RAL (équivalent) 9003
Fréquence 50 Hz
Puissance dissipée 6,68 W
Largeur dans les unités de partition 4
Tension d'isolation assignée Ui 500 V
Type de courant différentiel B
Capacité de courant de choc 3 kA
Section de conducteur connectable monofilaire 1,0 35 mm²
Section de conducteur connectable multifilaire 1,0 25 mm²
Tension nominale de tenue aux chocs Uimp 6 kV
Degré de pollution 3
Type sélectif Non
Type retardé de courte durée Non
Profondeur d'encastrement 44 mm
Dispositifs auxiliaires possibles Oui
Antidéflagration Non
Nombre de module(s) 4
Avec dispositif de verrouillage Non

Références spécifiques

EAN-13 3606489502928
MPN A9Z66480
