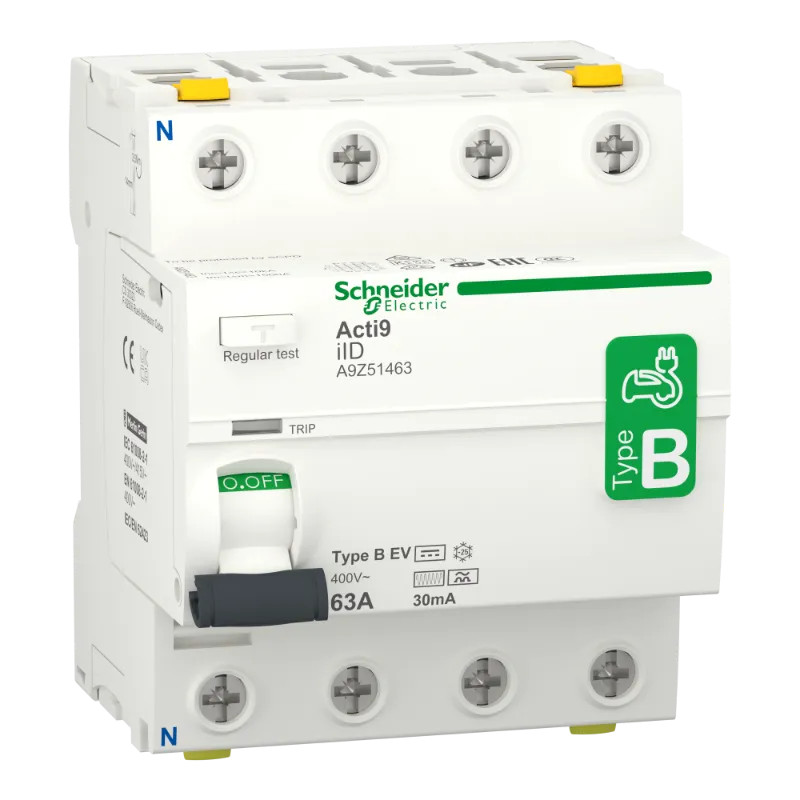

Acti9 iID - interrupteur différentiel - 4P - 63A - 30mA - type B - EV - 400V

L'essentiel :

• Protection des personnes contre les chocs électriques
• Sectionnement selon les normes CEI 61008-1, CEI 61008-2-1, CEI 62423, CEI 61543 et VDE 0664
• Facile à installer grâce à une borne unifiée et une indication de câblage
• Signalisation de défaut de terre par un voyant rouge
• Compatible avec le dispositif de cadenassage Acti20
• Bornes doubles
• Protection pour borne de charge VE
• Conforme à la réglementation mondiale RoHS/Reach pour la protection des personnes et de l'environnement

Pour tout savoir :

Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable pour véhicule électrique. C'est un disjoncteur 4P avec un courant nominal In de 63 A, une sensibilité de 30 mA avec une classe de protection de type B-EV. Ce produit protège contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. L'endurance mécanique va jusqu'à 20000 cycles et l'endurance électrique jusqu'à 15000 cycles. La tension de fonctionnement Ue est de 400 VCA. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 8. La catégorie de surtension est IV. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 88 mm x (P) 79 mm. Le poids est de 415 g. Il présente un degré de protection IP20 (selon la norme IEC/EN 60529) et devient IP40 une fois dans un boîtier modulaire. La température de fonctionnement est comprise entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.

Les documents disponibles :

• Télécharger le guide
• Télécharger le certificat de conformité (1M)
• Télécharger la fiche Produit
• Télécharger la notice (1M)
• Télécharger la notice 2 (EN)
• Télécharger le Profil Environnemental Produit FR
