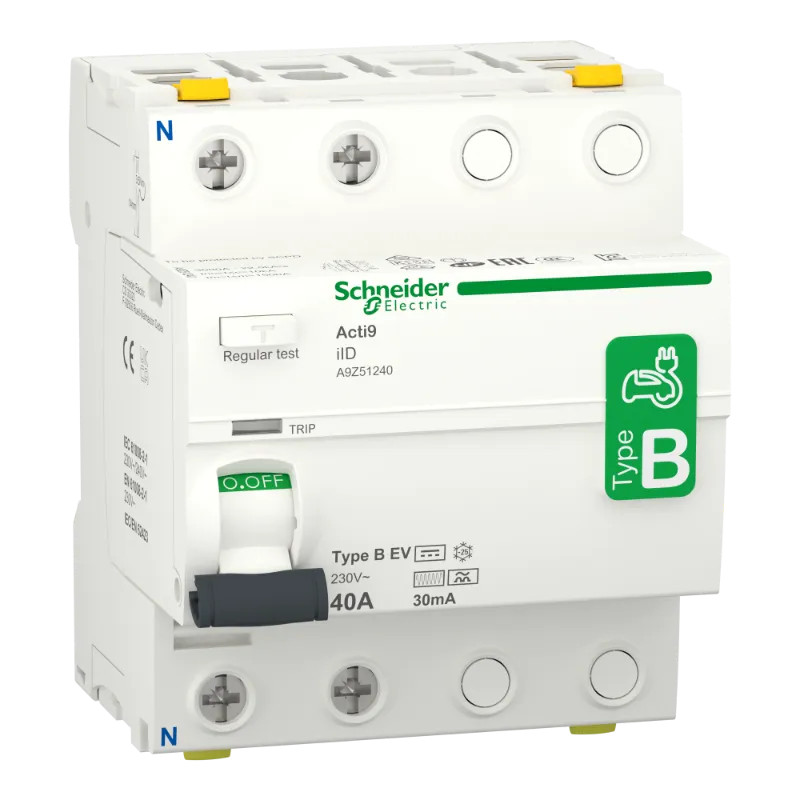

Acti9 iID - interrupteur différentiel - 2P - 40A - 30mA - type B - EV - 230V
A9Z51240
A9Z51240
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Protection des personnes contre les chocs électriques
- Sectionnement selon les normes CEI 61008-1, CEI 61008-2-1, CEI 62423, CEI 61543 et VDE 0664
- Facile à installer grâce à une borne unifiée et une indication de câblage
- Signalisation de défaut de terre par un voyant rouge
- Compatible avec le dispositif de cadenassage Acti21
- Bornes doubles
- Protection pour borne de charge VE
- Conforme à la réglementation mondiale RoHS/Reach pour la protection des personnes et de l'environnement
Pour tout savoir :
Ce disjoncteur différentiel (RCCB) modulaire et fiable convient aux véhicules électriques. Il protège des chocs électriques par contact direct ou indirect et des risques d'incendie. Il déconnecte les circuits électriques en cas de défaut à la terre. Son indicateur VisiTrip unique réduit le temps d'intervention en affichant l'appareil défectueux sur la face avant. Ce produit dispose également d’une fenêtre VisiSafe avec bande verte sur le maneton indiquant l’ouverture complète des pôles pour la maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10kA. L'endurance électrique peut atteindre 15000 cycles. L'endurance mécanique peut atteindre 20000 cycles. La tension de fonctionnement Ue est de 230VCA. Le produit peut être clipsé sur un rail DIN. Il dispose de 8 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. Il est blanc (RAL 9003). Son indice de protection est IP20. Il devient IP40 une fois dans un boîtier modulaire conformément à la norme IEC/EN 60529. Il fonctionne entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
Fiche technique
| GAMME | Acti9 iID |
| FONCTION | disjoncteur différentiel (RCCB) |
| Nombre de pôles | 2 |
| Type de tension | CA |
| Type de montage | Rail DIN |
| Tension assignée | 230 V |
| Classe de protection (IP) | IP20 |
| Courant de défaut nominal | 0,03 A |
| Température ambiante en fonctionnement | -25,0 60 °C |
| Courant nominal assigné | 40 A |
| Numéro RAL (équivalent) | 9003 |
| Fréquence | 50 Hz |
| Puissance dissipée | 1,5 W |
| Largeur dans les unités de partition | 4 |
| Tension d'isolation assignée Ui | 250 V |
| Type de courant différentiel | B |
| Capacité de courant de choc | 3 kA |
| Section de conducteur connectable monofilaire | 1,0 35 mm² |
| Section de conducteur connectable multifilaire | 1,0 25 mm² |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Type sélectif | Non |
| Type retardé de courte durée | Non |
| Profondeur d'encastrement | 44 mm |
| Dispositifs auxiliaires possibles | Oui |
| Antidéflagration | Non |
| Nombre de module(s) | 4 |
| Avec dispositif de verrouillage | Non |
Références spécifiques
| EAN-13 | 3606489567248 |
| MPN | A9Z51240 |
