| GAMME |

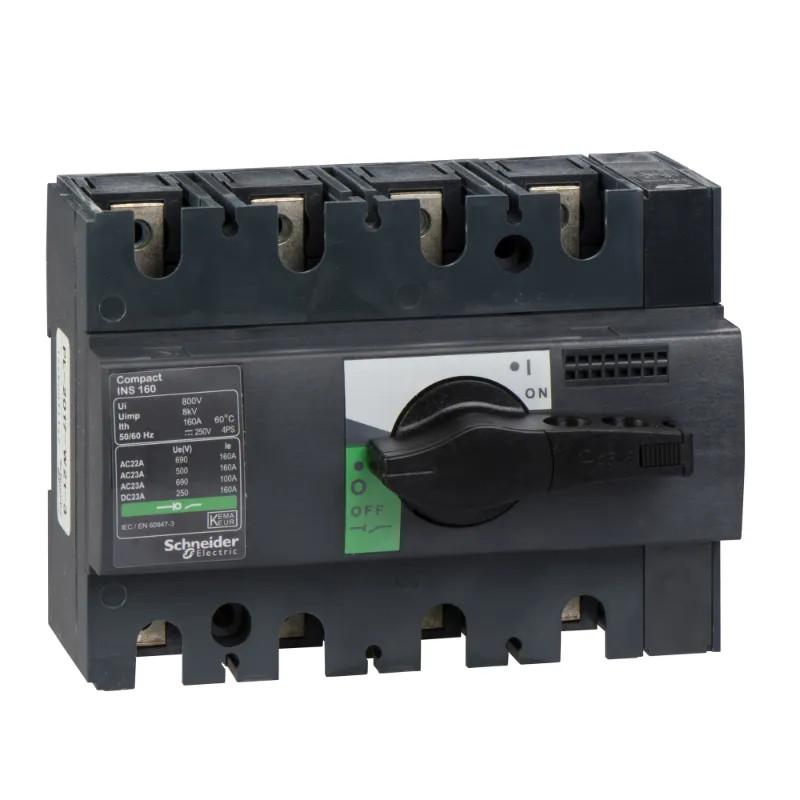

ComPacT INS |
| FONCTION |
interrupteur-sectionneur |
| Nombre de pôles |
4 |
| Nombre de contacts auxiliaires à fermeture |
0 |
| Nombre de contacts auxiliaires à ouverture |
0 |
| Classe de protection (IP), face avant |
IP40 |
| Nombre de contacts auxiliaires à deux directions |
2 |
| Nombre de commutateurs |
1 |
| Commande motorisée intégrée |
Non |
| Type de raccordement du circuit principal |
Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence |
Non |
| Finition de l'élément d'actionnement |
Poignée tournante longue |
| Finition interrupteur général |
Oui |
| Finition interrupteur de sécurité |
Non |
| Finition interrupteur de maintenance/réparation |
Oui |
| Courant nominal de courte durée admissible Icw |
5,5 kA |
| Couleur de l'élément d'actionnement |
Noir |
| Adapté à une fixation sur sol |
Oui |
| Adapté à une fixation frontale à 4 trous |
Oui |
| Adapté à une fixation frontale centrale |
Oui |
| Adapté à un montage en distributeur |
Oui |
| Adapté à un montage intermédiaire |
Non |
| Tension de fonctionnement nominale max. Ue en CA |
690 V |
| Commande motorisée en option |
Non |
| Déclencheur voltmétrique en option |
Non |
| Type de construction de l'appareil |
Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur |
Non |
| Avec un câblage préparé |
Non |
| Intensité de court-circuit nominale conditionnelle Iq |
65 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V |
75 kW |
| Courant permanent nominal, CA-21, 400 V |
160 A |
| Tension de fonctionnement normale |
690,0 690 V |
| Verrouillable |
Oui |
| Courant permanent nominal Iu |
160 A |
| Hauteur |
85 mm |
| Largeur |
90 mm |
| Profondeur |
62,5 mm |
