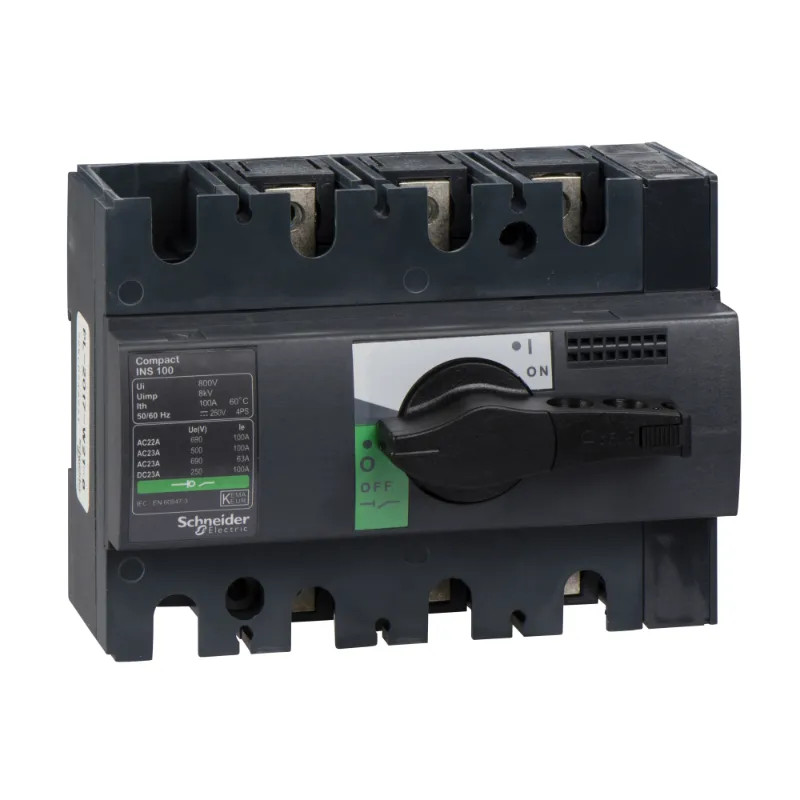

ComPacT INS - Interrupteur sectionneur - INS100 3P 100A - poignée noire
28908
28908
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Réduction de 40 % du temps de câblage
- Installation plus simple grâce à une nouvelle façade ergonomique
- Vérification nécessaire de l'emplacement des auxiliaires et du calibre de bobine
- Maneton plus ergonomique pour simplifier les opérations manuelles
Pour tout savoir :
Ce ComPacT INS100 est un interrupteur-sectionneur non automatique 3P à commande rotative noire. Il convient pour l'isolement avec indication de contact positif, tel que défini par les normes IEC 60947-1 et IEC60947-3. Le courant de fonctionnement est de 100 A à 415 VCA dans les catégories AC22A et AC23A. La tension nominale est de 690 VCA 50/60 Hz ou 125 VCC. La commande rotative noire est conçue pour offrir un fonctionnement facile et des performances élevées en cas d'interruption des courants. ComPacT INS100 est un dispositif de niveau d'isolation de classe II en face avant selon la norme CEI 60664.
Les documents disponibles :
Fiche technique
| GAMME | ComPacT INS |
| FONCTION | interrupteur-sectionneur |
| Nombre de pôles | 3 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Classe de protection (IP), face avant | IP40 |
| Nombre de contacts auxiliaires à deux directions | 2 |
| Nombre de commutateurs | 1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Courant nominal de courte durée admissible Icw | 5,5 kA |
| Couleur de l'élément d'actionnement | Noir |
| Adapté à une fixation sur sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. Ue en CA | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Avec un câblage préparé | Non |
| Intensité de court-circuit nominale conditionnelle Iq | 65 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V | 45 kW |
| Courant permanent nominal, CA-21, 400 V | 100 A |
| Tension de fonctionnement normale | 690,0 690 V |
| Verrouillable | Oui |
| Courant permanent nominal Iu | 100 A |
| Hauteur | 85 mm |
| Largeur | 90 mm |
| Profondeur | 62,5 mm |
Références spécifiques
| EAN-13 | 3303430289081 |
| MPN | 28908 |
