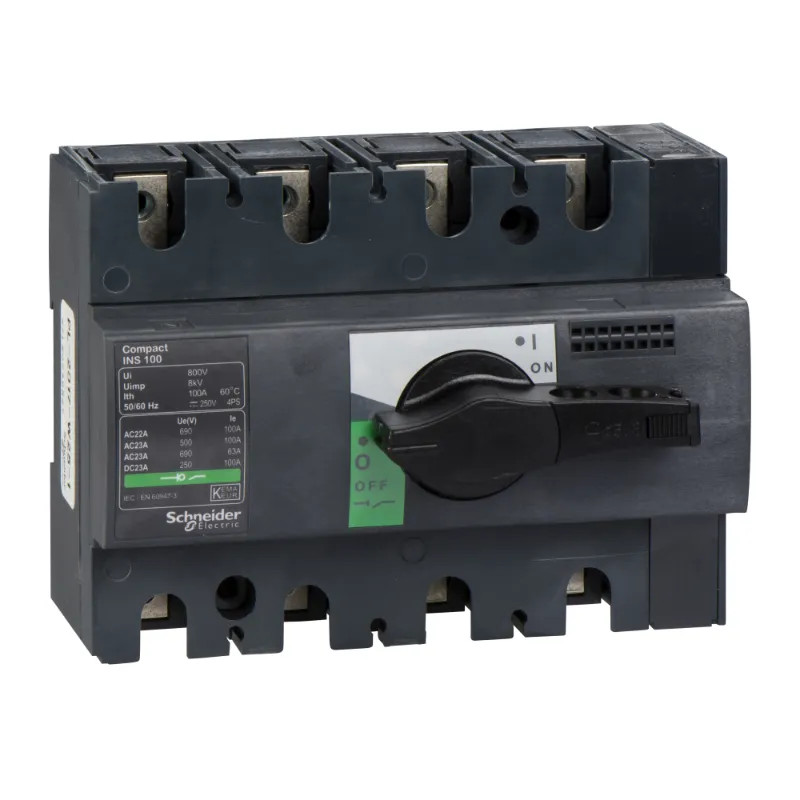

ComPacT INS - Interrupteur sectionneur - INS100 4P 100A - poignée noire
28909
28909
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- La signature verte exclusive de Schneider Electric s'applique à toute la gamme ComPacT.
- Réduction de l'ordre de 40 % du temps de câblage pour les tableautiers.
- Installation plus simple grâce à une nouvelle façade ergonomique.
- Obtenir la certitude que tous les auxiliaires sont au bon endroit et vérifiez que vous avez le bon calibre de bobine
- Maneton plus ergonomique pour simplifier les actionnements manuels.
Pour tout savoir :
Ce Compact INS100 est un interrupteur-sectionneur non automatique 4 pôles avec poignée rotative noire Il convient à l'isolement avec indication de contact positif, tel que défini par les normes CEI 60947-1 et CEI60947-3 Le courant opérationnel est de 100A à 415VCA dans les catégories AC22A et AC23A La tension nominale est de 690VCA 50/60Hz ou 250VCC La poignée rotative noire est conçue pour offrir une utilisation facile et des performances élevées en cas d'interruption du courant Le Compact INS100 est un appareil de de niveau d'isolation de classe II en face avant selon la norme CEI 60664
Les documents disponibles :
Fiche technique
| GAMME | ComPacT INS |
| FONCTION | interrupteur-sectionneur |
| Nombre de pôles | 4 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Classe de protection (IP), face avant | IP40 |
| Nombre de contacts auxiliaires à deux directions | 2 |
| Nombre de commutateurs | 1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'élément d'actionnement | Poignée tournante longue |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Oui |
| Courant nominal de courte durée admissible Icw | 5,5 kA |
| Couleur de l'élément d'actionnement | Noir |
| Adapté à une fixation sur sol | Oui |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. Ue en CA | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Avec un câblage préparé | Non |
| Intensité de court-circuit nominale conditionnelle Iq | 65 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V | 45 kW |
| Courant permanent nominal, CA-21, 400 V | 100 A |
| Tension de fonctionnement normale | 690,0 690 V |
| Verrouillable | Oui |
| Courant permanent nominal Iu | 100 A |
| Hauteur | 85 mm |
| Largeur | 90 mm |
| Profondeur | 62,5 mm |
Références spécifiques
| EAN-13 | 3303430289098 |
| MPN | 28909 |
