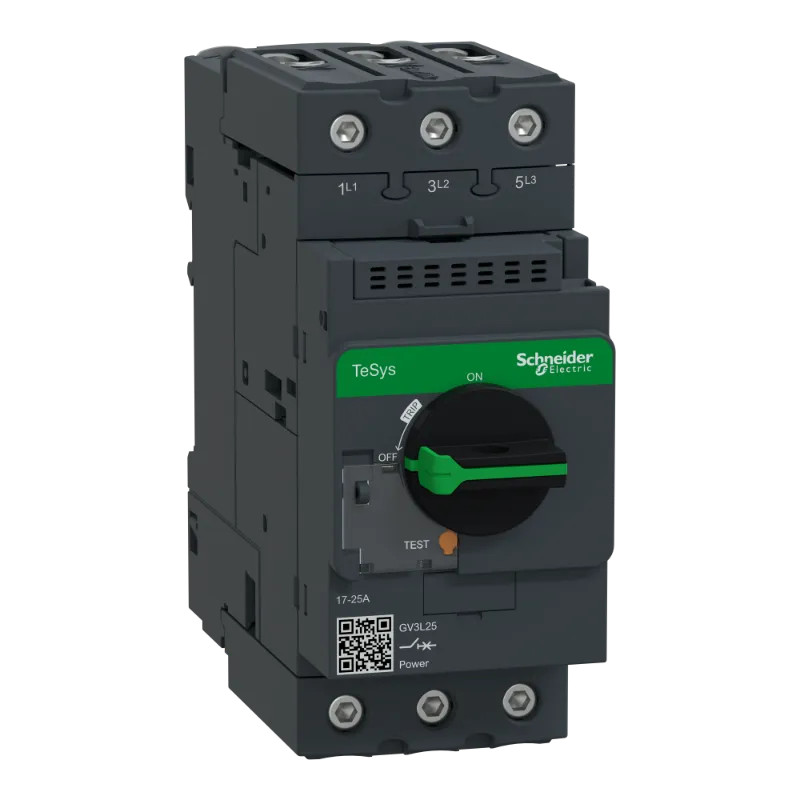

TeSys GV3L - disjoncteur moteur - 25A - 3P 3d - déclencheur magnétique
GV3L25
GV3L25
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Apparence et style moderne pour tous les appareils.
- Large gamme de GV : Magnétique, magnéto-thermique, différentes tailles (GV2, GV3, GV4).
- Facilité d'installation et d'utilisation avec des vis multistandard.
- Raccordement d'alimentation sûr et durable avec les borniers EverLink.
- Expérience client numérique pour les documents techniques.
- Guide de maintenance via EcoStruxureTM Facility Expert.
Pour tout savoir :
Ce disjoncteur moteur TeSys GV, 25A/690V, convient aux applications de moteurs triphasés 11kW à 400V. Il offre une protection magnétique avec un niveau de déclenchement à 14xIn, un pouvoir de coupure élevé Icu 100kA à 400V. Le raccordement se fait par bornes à vis Everlink BTR. La commande start-stop par poignée rotative est garantie pour 50 000 cycles AC-3. Il complète la protection du moteur et s'utilise en association avec un relais de surcharge thermique LRD325 (à commander séparément). Il est certifié multinormes (IEC, UL, CSA, CCC, EAC, Marine) et est conforme à la directive RoHS et à la règlementation REACh.
Fiche technique
| GAMME | TeSyS GV |
| FONCTION | disjoncteur moteur |
| Nombre de pôles | 3 |
| Avec déclencheur à sous-tension intégré | Non |
| Avec commutateur auxiliaire intégré | Non |
| Technique de déclenchement | Magnétique |
| Courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 100 kA |
| Sensible à une défaillance de phase | Oui |
| Classe de protection (IP) | IP20 |
| Type de raccordement du circuit principal | Borne à vis |
| Finition de l'élément d'actionnement | Type de dispositif d'actionnement |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Plage de réglage du déclencheur de court-circuit non retardé | 350,0 350 A |
| Avec protection thermique | Non |
| Tension de fonctionnement normale | 690,0 690 V |
| Puissance de fonctionnement nominale, CA-3, 400 V | 11 kW |
| Puissance dissipée | 8 W |
| Puissance de fonctionnement nominale, CA-3, 230 V | 5,5 kW |
| Courant permanent nominal Iu | 25 A |
| Hauteur | 132 mm |
| Largeur | 55 mm |
| Profondeur | 136 mm |
Références spécifiques
| EAN-13 | 3389119405423 |
| MPN | GV3L25 |
