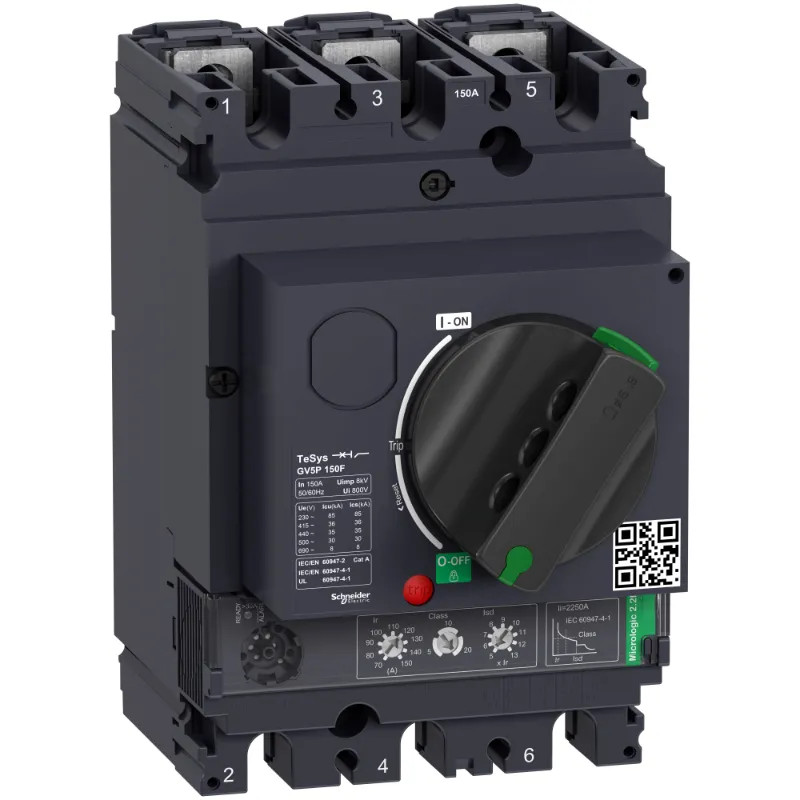

TeSys GV - disjoncteur moteur - 70 à 150A - 36kA - 3P - magnéto-thermique

Disjonct moteur 70 à 150A 36kA - GV5P150F Schneider Electric
search
  • Disjonct moteur 70 à 150A 36kA - GV5P150F Schneider Electric
GV5P150F
GV5P150F
777,75 € HT
1 309,34 €
-41% 0.594
En stock
Livré mercredi avant 13h

TeSys GV - disjoncteur moteur - 70 à 150A - 36kA - 3P - magnétothermique - H161mmxL105mmxP155mm - catégorie d'emploi : catégorie A - tension assignée : 690 V CA 50/60 Hz - IP40 - anthracite (RAL 7016) - poignée rotative directe

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Apparence et style moderne pour tous les appareils.
  • Large gamme de GV : Magnétique, magnéto-thermique, différentes tailles (GV2, GV3, GV4).
  • Facilité d'installation et d'utilisation avec des vis multistandard.
  • Raccordement d'alimentation sûr et durable avec les borniers EverLink.
  • Expérience client numérique pour les documents techniques.
  • Guide de maintenance via EcoStruxureTM Facility Expert.

Pour tout savoir :

Ce disjoncteur moteur TeSys GV, 3 pôles, 150A/690V convient à la protection des moteurs 3 phases 55-75kW à 400V. Il offre une protection magnéto-thermique et des protections complémentaires, pouvoir de coupure 36kA, contrôle start-stop, connexion pour barres ou câbles avec cosses (connexion directe des câbles avec connecteurs additionnels). La protection thermique est réglable par commutateurs rotatifs entre 70 et 150A, avec une classe de déclenchement sélectionnable de 5, 10 ou 20 et une protection magnétique à 15In. Les protections supplémentaires à seuil de déclenchement fixe incluent la protection court retard Isd à 13Ir, la protection déséquilibre de phase et perte. Il met à disposition des emplacements internes pour des blocs de contacts auxiliaires supplémentaires (OF, SD) et des déclencheurs de tension (MN, MX). Il est certifié multi-normes (IEC, CCC, EAC, Marine).

Les documents disponibles :

Fiche technique

GAMME TeSyS GV
FONCTION disjoncteur moteur
Nombre de pôles 3
Avec déclencheur à sous-tension intégré Non
Avec commutateur auxiliaire intégré Non
Technique de déclenchement Thermomagnétique
Courant de commutation de court-circuit limite nominal Icu à 400 V, CA 36 kA
Sensible à une défaillance de phase Oui
Classe de protection (IP) IP40
Type de raccordement du circuit principal Borne à vis
Finition de l'élément d'actionnement Type de dispositif d'actionnement
Type de construction de l'appareil Appareil complet installé dans un boîtier
Réglage de courant du déclencheur de surcharge 70,0 150 A
Plage de réglage du déclencheur de court-circuit non retardé 150,0 150 A
Avec protection thermique Oui
Tension de fonctionnement normale 0,0 690 V
Puissance de fonctionnement nominale, CA-3, 400 V 110 kW
Puissance dissipée 27,6 W
Puissance de fonctionnement nominale, CA-3, 230 V 75 kW
Courant permanent nominal Iu 70 A
Hauteur 161 mm
Largeur 105 mm
Profondeur 155 mm

Références spécifiques

EAN-13 3606489915407
MPN GV5P150F
