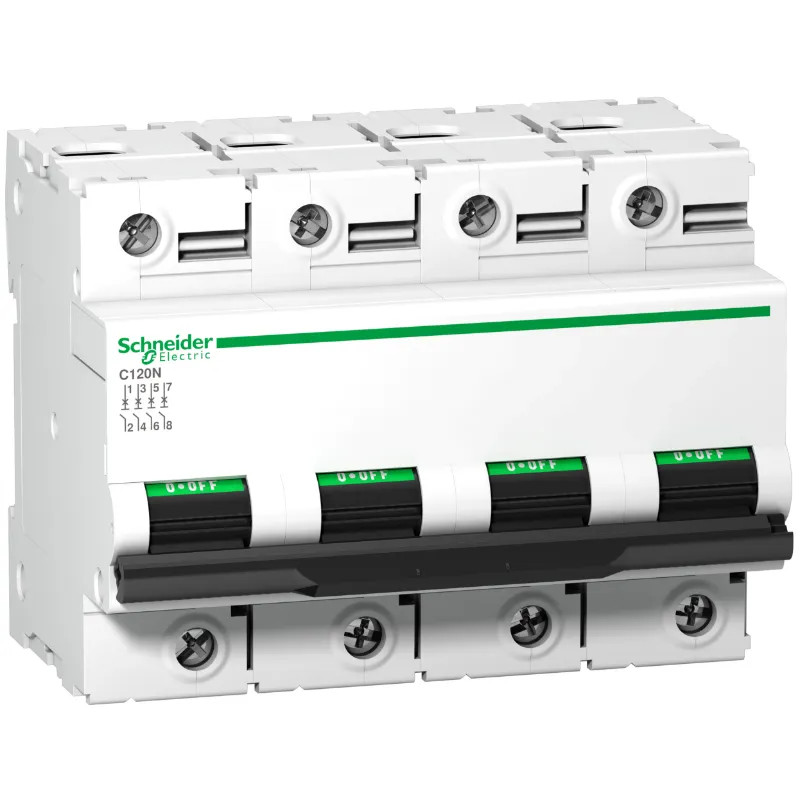

Acti 9 C120N Disjoncteur Modulaire 4P 100A Courbe C 10kA/10000A

L'essentiel :

• Conforme au sectionnement industriel selon IEC/EN 60947-2 et IEC/EN 60898-1
• Intègre une protection contre les courts-circuits et les surcharges
• Possibilité d'ajouter des auxiliaires, un dispositif de surveillance à distance et un différentiel résiduel (Vigi)
• Installation rapide, efficace et flexible grâce au jeu de barres en peigne

Pour tout savoir :

L'Acti9 C120N est un disjoncteur miniature basse tension multistandard. Ce modèle 4P avec 3 pôles protégés a un courant nominal de 100A et une courbe de déclenchement C. Il offre un pouvoir de coupure allant jusqu'à 10000A à 230VCA ou 400VCA selon la norme EN/IEC 60898-1. Il respecte les normes industrielles EN/IEC 60898-1 et résidentielles EN/IEC 60947-2. Ce disjoncteur protège contre les courts-circuits et les surcharges. La bande verte indique un contact ouvert pour garantir des interventions sécurisées sur le circuit aval. Il assure une grande résistance aux surtensions et est conçu pour des performances industrielles élevées.

Avec une endurance électrique atteignant 5000 cycles et une endurance mécanique jusqu'à 20000 cycles, il fonctionne à une tension de 380VCA à 415VCA. La tension d'isolation nominale est de 500VCA. Sa classe de limitation 3 (EN/IEC60898-1) optimise la protection des circuits aval. Le disjoncteur se monte facilement sur un rail DIN et mesure 12 pas de 9mm de large. Son degré de pollution est de 3 et sa catégorie de surtension est IV. De couleur blanche (RAL9003), il mesure 108mm de long, 81mm de haut et 73mm de profondeur, pour un poids de 0,82kg. Conformément à IEC/EN 60529, il offre un degré de protection IP20 sur ses bornes. Sa plage de température de fonctionnement est de -25°C à 70°C, et de stockage de -40°C à 85°C.

Les documents disponibles :

• Télécharger la fiche Produit
