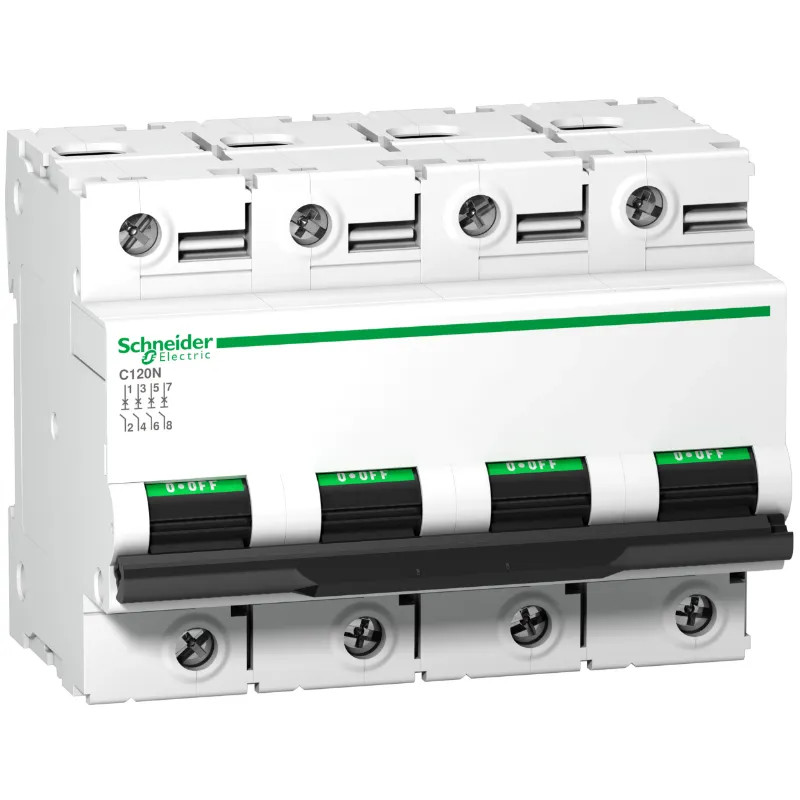

Acti9 C120N - Disjoncteur Modulaire 4P 80 A, courbe C, 10 kA

L'essentiel :

• Conforme au sectionnement industriel selon les normes IEC/EN 60947-2 et IEC/EN 60898-1
• Assure une protection contre les courts-circuits et les surcharges
• Possibilité d'ajouter des accessoires pour la surveillance à distance et un dispositif différentiel résiduel (Vigi)
• Installation optimisée grâce au jeu de barres en peigne pour une mise en place rapide et flexible

Pour tout savoir :

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB), avec 3 pôles protégés sur 4. Il offre un courant nominal de 80A et une courbe de déclenchement de type C. La capacité de coupure en cas de court-circuit atteint 10000A à 230VCA et 400VCA, selon les normes E/IEC 60898-1 et EN/IEC 60947-2. Ce disjoncteur protège efficacement les circuits contre les courts-circuits et les surcharges. L'indicateur vert garantit un contact ouvert, sécurisant les interventions en aval. Il résiste bien aux surtensions et offre une performance industrielle élevée avec une endurance électrique de 5000 cycles et une endurance mécanique de 20000 cycles. Sa tension opérationnelle varie de 380VCA à 415VCA, et sa tension d'isolation nominale est de 500VCA. Classé dans la classe de limitation 3 (EN/IEC60898-1), il optimise la protection des circuits en aval. Montage possible sur rail DIN, avec une largeur de 12 modules de 9mm. Il présente un degré de pollution de 3 et une catégorie de surtension IV. Le produit est blanc (RAL9003) et mesure 108mm de long, 81mm de haut et 73mm de profondeur, pour un poids de 0,82kg. Selon IEC/EN 60529, il offre une protection IP20 sur ses bornes. Température de fonctionnement : -25°C à 70°C. Température de stockage : -40°C à 85°C.

Les documents disponibles :

• Télécharger la fiche Produit
