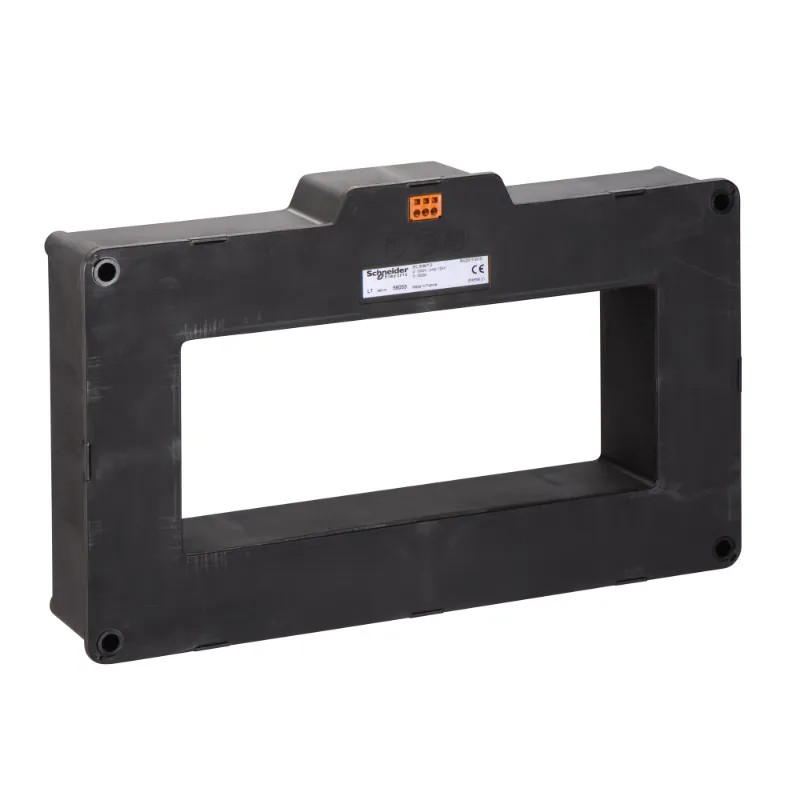

Vigirex cadre 470x160 mm
56054
56054
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Assure la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
- Surveillance continue de l'alimentation, de la liaison relais/tore et de l'électronique interne
- Isolation renforcée des relais VigiPact (catégorie de surtension IV)
- Accès aux réglages protégés par un capot plombable ou un mot de passe
- Mesure efficace des courants de fuite à la terre
- Pas de déclenchement sous les courants de fuite inférieurs à 80 % du seuil
- Pas de déclenchement sous les courants de fuite transitoires
- Courbe de déclenchement à temps inverse
- Conforme à la directive RoHS et à la règlementation REACh
Pour tout savoir :
Ce cadre convient aux relais de surveillance et de protection différentielle VigiPacT type A. Il mesure un courant nominal jusqu'à 3 200A pour les relais de surveillance et de protection VigiPacT. Le rapport de transformation est de 1/1000. La taille du câblage doit être comprise entre 0,5 et 2,5mm². La longueur de câblage ne doit pas dépasser 10m.
Les documents disponibles :
Fiche technique
| GAMME | VigiPacT |
| FONCTION | capteur de courant différentielle |
| Modèle | Transformateur de sommation de courant |
| Étalonné | Oui |
| Classe de précision | 1 |
| Nombre d'entrées primaires | 4 |
| Avec rail en cuivre | Non |
| Courant assigné primaire In | 3200 A |
| Fixation par encliquetage | Non |
| Courant assigné secondaire | 3,2 A |
| Avec protection contre les contacts accidentels | Oui |
| Hauteur de l'ouverture | 160,0 160 mm |
| Largeur de l'ouverture | 470,0 470 mm |
| Raccord secondaire | Borne à vis |
Références spécifiques
| EAN-13 | 3303430560548 |
| MPN | 56054 |
