Vigirex - relais diff RH197M - sensibilité 0,03-30A - 0-4,5s - 48Vca 24-130Vcc

Name: Vigirex - relais diff RH197M - sensibilité 0,03-30A - 0-4,5s - 48Vca 24-130Vcc
Brand: Schneider
SKU: 56515
Price: 478.61 EUR
Availability: BackOrder

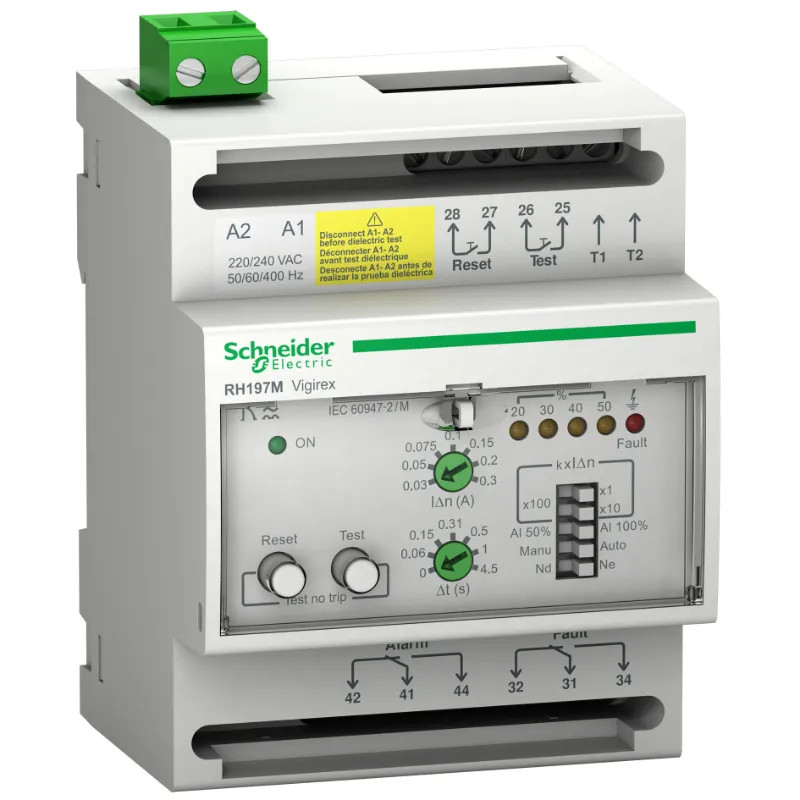

RELAIS DIFF. RH197-M 24-1 - 56515 Schneider Electric

Référence : 56515

Référence livrée : 56515

478,61 € ^HT

1 042,73 €

-54% 0.459

Sur commande

+ De 45 jours

VigiPacT - Vigirex - RH197M - relais différentiel de signalisation et protection - sensibilité 0,03 - 30A - 0-4,5s - 48Vca - 24-130Vcc - H98,7mmxL71,2mmxP65,8mm - réglage : sélecteur - 19 positions - montage : rail DIN - IP20, IP30, IP40

Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Description
Détails du produit

L'essentiel :

Assure la coordination avec les disjoncteurs ComPacT (arrêt dans les 40 ms)
Surveillance continue de l'alimentation, de la liaison relais/tore et de l'électronique interne
Isolation renforcée des relais VigiPact (catégorie de surtension IV)
Accès aux réglages protégés par un capot plombable ou un mot de passe
Mesure efficace des courants de fuite à la terre
Pas de déclenchement sous les courants de fuite inférieurs à 80 % du seuil
Pas de déclenchement sous les courants de fuite transitoires
Courbe de déclenchement à temps inverse
Conforme à la directive RoHS et à la règlementation REACh

Pour tout savoir :

Le VigiPacT RH197M est un relais de protection différentielle monté sur rail DIN. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé. La tension d'alimentation opérationnelle est de 48 VCA 50/60 Hz ou 24/130 VCC. Il s'agit d'une classe de protection différentielle de type A. La sensibilité du courant (IDn) peut être sélectionnée avec 19 seuils de 30 mA à 30 A. La temporisation (Dt) peut être sélectionnée avec 7 paramètres de Instantané à 4,5 s. L’alarme est réglée par micro-interrupteur à 50 % ou 100 % de IDn. Un commutateur fait le choix entre la réinitialisation manuelle locale ou la réinitialisation automatique après un l'élimination d'un défaut. La tension du système de distribution surveillé peut atteindre 1 000 VCA 50/60/400 Hz. Il est installé sur un rail DIN à l'intérieur d'un tableau électrique et son degré de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.

Les documents disponibles :

Fiche technique

GAMME	VigiPacT
FONCTION	relais différentiel de signalisation et protection
Finition du raccordement électrique	Borne à vis
Tension de fonctionnement CA 50 Hz	48,0 48 V
Mémorisation possible des défaillances	Non
Affichage du courant différentiel	Non
Fréquence de fonctionnement nominale	50,0 400 Hz
Valeur de fonctionnement intensité de courant 1	0,03 30 mA
Type de tension d'alimentation	CA/CC
Type de tension de fonctionnement	CA/CC
Tension d'alimentation CC	24,0 130 V
Tension de fonctionnement CC	24,0 130 V
Tension de fonctionnement CA 60 Hz	48,0 48 V
Alimentation externe requise	Oui
Avec pinces amovibles	Non
Tension d'alimentation CA 50 Hz	48,0 48 V
Tension d'alimentation CA 60 Hz	48,0 48 V
Plage de mesure de la tension	0,0 1000 V
Plage de mesure du courant	0,015 60 mA
Délai de temporisation du déclenchement max. admissible	4,82 s
Délai de temporisation du déclenchement min. réglable	0 s
Courant de commutation assigné	8 A
Nombre de contacts en tant que contacts à ouverture	0
Nombre de contacts en tant que contacts à fermeture	0
Nombre de contacts en tant qu'inverseurs	2
Hauteur	98,7 mm
Largeur	71,2 mm
Profondeur	65,8 mm
