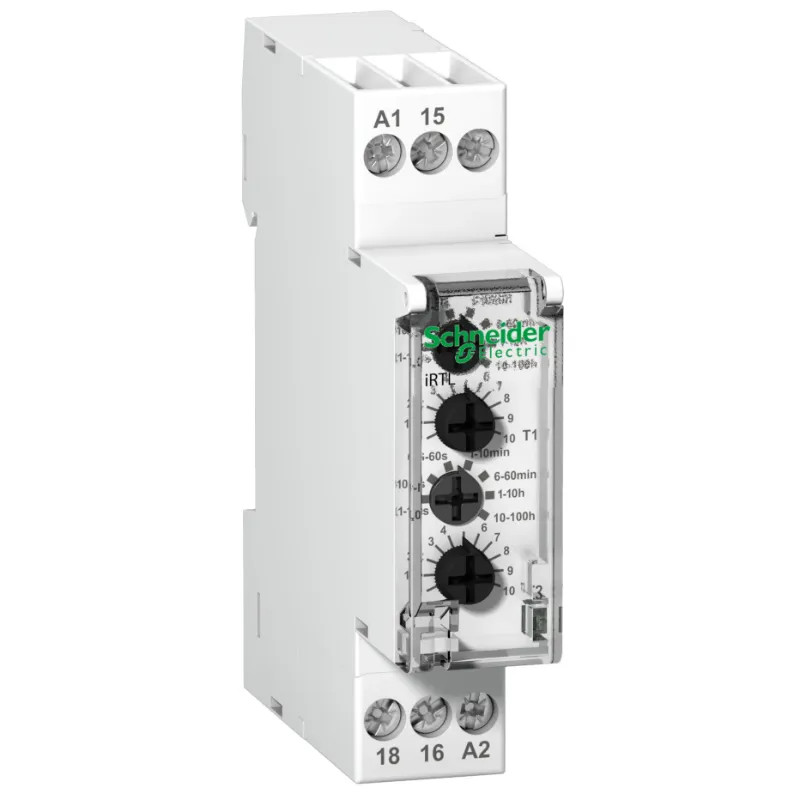

Acti9, RTL, relais temporisé clignoteur 1OF 24...240VCA 24VCC

Pour tout savoir :

Ce relais temporisé offre une plage de temporisation de 0,1 s à 360000 s. Il retarde la mise hors tension d’une charge lors de l’ouverture d’un contact auxiliaire (bouton-poussoir). La charge est mise hors tension à la fin de la temporisation T. La fréquence de fonctionnement est de 50Hz ou 60Hz. La tension d'alimentation et de contrôle Uc est comprise entre 24VCA et 240VCA +/-10% et 24VCC +/-10%. Le cycle de temporisation unique démarre uniquement lors de la libération d'un contact auxiliaire (bouton-poussoir). La précision de l'appareil est de +/- 10% de la pleine échelle. La durée minimale de l'impulsion de contrôle est de 100ms. Le temps maximum de réinitialisation par interruption de tension est de 100ms. Le courant de commutation nominal est de 21 A à 250VCA. L'endurance mécanique sous la catégorie AC1 est supérieure à 5 x 10exp6 manœuvres de commutation. L'endurance électrique dans la catégorie AC1 dépasse les opérations de commutation 10exp5. Le type d'excitation est analogique avec une seule fonction. L'appareil clignote pendant la temporisation. Il comporte un contact inverseur. Il dispose de 2 pas de 9mm. Son degré de protection est IP20. Il fonctionne entre -5 et 55 °C. La température de stockage est comprise entre -40 et 70 °C.

Les documents disponibles :

• Télécharger le guide
• Télécharger la fiche Produit
• Télécharger la notice (1M)
• Télécharger le Profil Environnemental Produit FR
