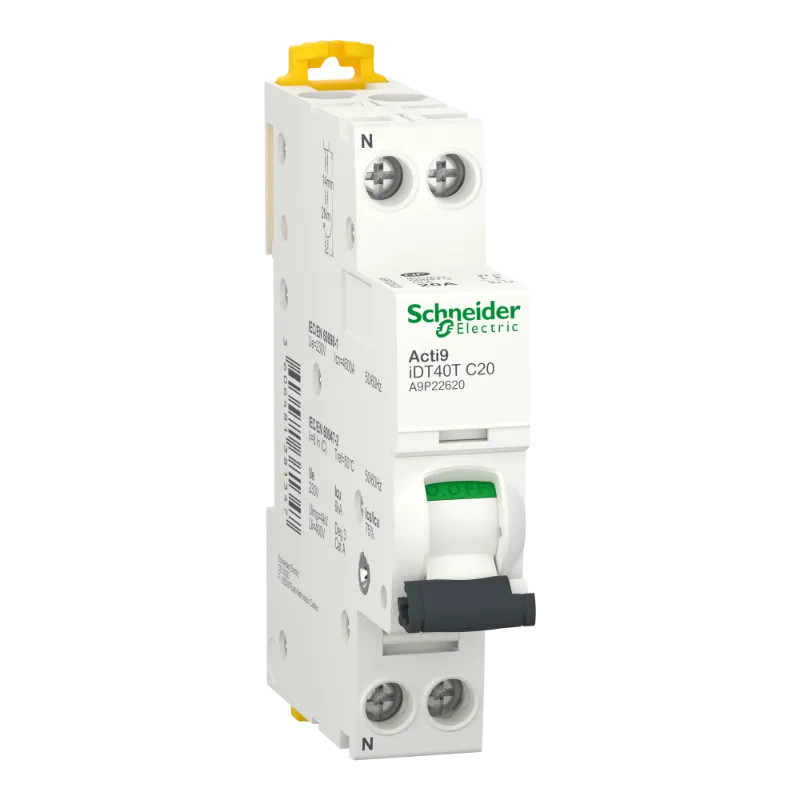

Acti9 iC40 - Disjoncteur modulaire - 1P+N - 20A - Courbe C - 4500A/6kA
A9P22620EU
A9P52620
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Indicateurs de défaut VisiTrip intégrés
- Signal d'isolement renforcé VisiSafe intégré
- Réduction du temps de montage jusqu'à 40 %
- Mise en œuvre rapide grâce aux répartiteurs verticaux
- Compatible avec des câbles souples munis d'embouts
Pour tout savoir :
L'Acti9 iC40, 1P+N 20A, assure une protection optimale contre les courts-circuits et les surcharges dans vos installations électriques. Il s'installe sur un rail DIN avec une largeur de 2 modules de 9 mm chacun. Ce disjoncteur modulaire, issu de la gamme Acti9, est livré en emballage individuel avec une notice simplifiée. Le modèle iC40, 1P+N 20A, intègre des innovations pour de nouvelles fonctionnalités. Compatible avec le système Phase/Neutre, il permet une installation rapide. Les performances du disjoncteur Acti9 iC40 sont conformes aux normes EN 60898-1 et EN 60947-2. Des accessoires optionnels, tels que les peignes du système Acti9 et les auxiliaires de signalisation et de déclenchement, sont disponibles. Les capteurs d'énergie PowerTag sont spécialement conçus pour une intégration sécurisée dans la gamme Acti9 iC40. Une large sélection de modules différentiels (AC, A, Sélectif) avec diverses sensibilités est proposée.
Le système Acti9 iC40 simplifie l'installation et la maintenance. Une disposition ordonnée et un câblage soigné, associés à une identification rapide des appareils défectueux, sur site et à distance, contribuent à une sécurité accrue. Cette gamme est utilisée en tête de tableau pour garantir un bon niveau de sélectivité avec les modèles iC40. Son haut pouvoir de coupure permet l'installation des départs au plus haut niveau pour vos applications critiques.
Les documents disponibles :
Fiche technique
| GAMME | Acti9 iC40 |
| FONCTION | disjoncteur miniature |
| Référence Européenne | Oui |
| Type de tension | CA |
| Tension assignée | 230 V |
| Classe de protection (IP) | IP20 |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V | 6 kA |
| Température ambiante en fonctionnement | -25,0 70 °C |
| Courant nominal assigné | 20 A |
| Fréquence | 50,0 50 Hz |
| Puissance dissipée | 3,3 W |
| Largeur dans les unités de partition | 1 |
| Montage encastré | Non |
| Caractéristique de déclenchement | C |
| Tension d'isolation assignée Ui | 400 V |
| Classe de limitation d'énergie | 3 |
| Catégorie de surtension | 3 |
| Conducteur neutre branché simultanément | Oui |
| Nombre de pôles protégés | 1 |
| Section de conducteur connectable monofilaire | 1,0 16 mm² |
| Section de conducteur connectable multifilaire | 1,0 10 mm² |
| Nombre de pôles (total) | 2 |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Degré de pollution | 3 |
| Profondeur d'encastrement | 44 mm |
| Dispositifs auxiliaires possibles | Oui |
| Pouvoir de coupure assigné Icn selon EN 60898 à 230 V | 4,5 kA |
| Antidéflagration | Non |
Références spécifiques
| EAN-13 | 3606481381347 |
| MPN | A9P52620 |
