PrismaSeT S - coffret saillie plastique & métal 7 rangées 24 modules + Gaine
LVSSD724
LVSSD724
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Ergonomie améliorée pour les électriciens et les installateurs
- Compatible avec les appareils et accessoires de distribution électrique Schneider
- Une solution permettant une connexion rapide avec le système VDIS
- Gamme complète de coffrets modulaires et d'accessoires pour des applications jusqu'à 160A
- Rails DIN amovibles
Pour tout savoir :
A quoi sert le produit ? Où l'installer ?

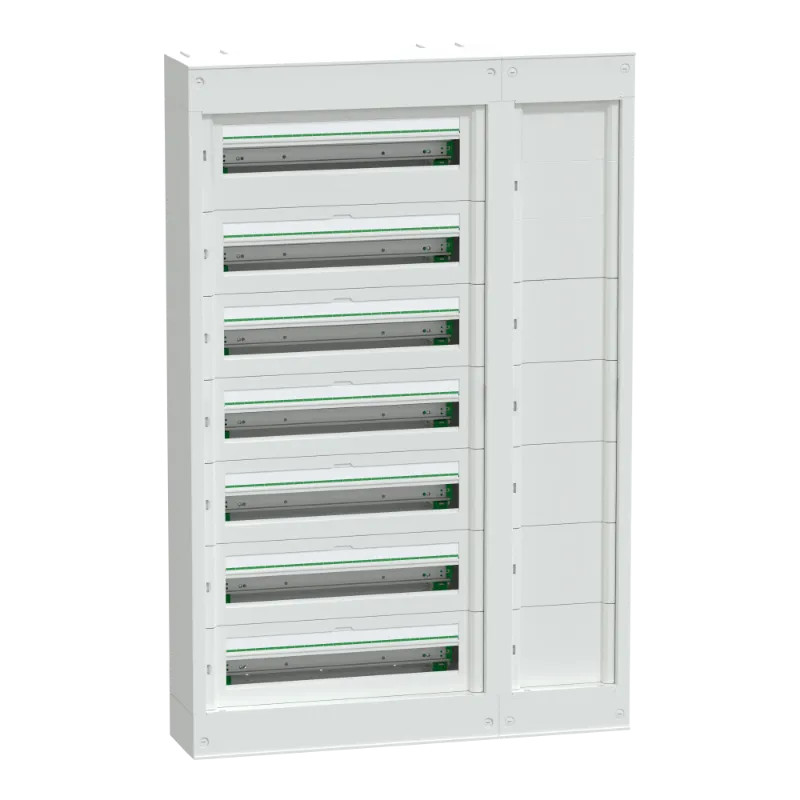

Ce coffret PrismaSeT S est un coffret de distribution en saillie avec une gaine latérale positionnable à gauche ou à droite. Ce coffret métal et plastique est composé de 7 rangées de 24 modules de 18mm. Compatibles avec nos produits embrochables (XE), il peut accueillir tous les types d'appareillage modulaire et permet la réalisation d'installations résidentielles ou tertiaires en intérieur jusqu'à 160A. Les degrés de protection sont de IP30 et IK08 sans porte. La couleur du coffret est blanche (RAL 9003), de quoi s'adapter à toutes vos installations.
Qu'est-ce que je reçois quand j'achète cette référence ?
Ce produit est équipé de 7 rails DIN déclipables - avec gaine. Il se compose de : 1 bornier de terre avec 96 départs (12x25mm² + 84x4mm²), 7 protège-étiquettes, 6 serre-câbles, 7 plaques modulaires et 7 plaques d'obturation. Les dimensions totales sont (L) 820 mm x (H) 1258 mm x (P) 191 mm.
Quels sont les avantages à l'installation ?
Ce coffret est conçu pour offrir une ergonomie et flexibilité d'installation similaire aux coffrets résidentiels. La gaine permet de gagner de l'espace. Les 4 faces du coffret sont démontables, les Rails DIN sont démontable sans outils et peuvent être tournés de 180° afin de modifier l'entraxe (150 ou 175mm). La 1ère rangée a un espace plus grand afin de faciliter l'intégration du NSXm 160.
A quels standards et normes le produit répond-il ?
Ce coffret est conforme aux normes CEI 61439-1, 2 et 3.
Le saviez-vous ?
Il peut être associé avec des porte pleines et des portes transparentes (pour augmenter les degrés de protection), des unités fonctionnelles, avec l'installation d'appareils modulaire à coté du NSXm 160 et VDIS 160A. Ce coffret est compatible produits embrochables (XE).
Fiche technique
| GAMME | PrismaSeT S |
| FONCTION | enveloppe |
| Type de couvercle | Couvercle |
| Finition CEM | Non |
| Possibilité de montage en saillie | Oui |
| Avec Rail DIN | Oui |
| Couvercle/porte transparent(e) | Non |
| Borne de mise à la terre | Oui |
| Borne à conducteur neutre | Non |
| Porte pour transmission du signal | Non |
| Type de montage | Apparent |
| Couleur | Blanc |
| Type de fermeture | Autre |
| Type de porte | Autre |
| Classe de protection (IP) | IP30 |
| Avec plaque de montage | Non |
| Finition du couvercle | Avec échancrure |
| Matériau du boîtier | Acier |
| Largeur dans les unités de partition | 24 |
| Résistant aux UV | Non |
| Numéro RAL | 9003 |
| Avec serrure | Non |
| Nombre de module(s) | 24 |
| Nombre de rangées | 7 |
| Hauteur | 1256 mm |
| Largeur | 820 mm |
| Profondeur | 191 mm |
Références spécifiques
| EAN-13 | 3606481077035 |
| MPN | LVSSD724 |
