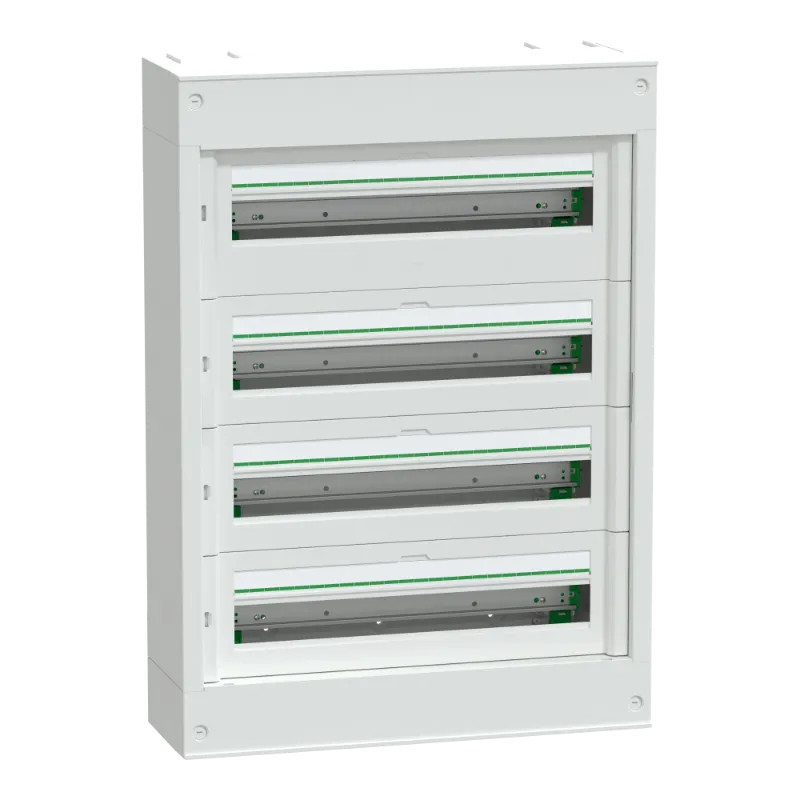

PrismaSeT S - coffret saillie plastique & métal 4 rangées 24 modules
LVSST424
LVSST424
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Ergonomie de niveau amélioré pour les électriciens et les installateurs
- Compatible avec les appareils et accessoires de distribution électrique de la marque Schneider
- Une solution permettant une connexion rapide avec le système VDIS
- Gamme complète de boîtiers modulaires et d'accessoires pour des applications jusqu'à 160A
- Rails DIN amovibles
Pour tout savoir :
A quoi sert le produit ? Où l'installer ?
Ce coffret PrismaSeT S est un coffret de distribution en saillie, qui permet la réalisation d'installations résidentielles ou tertiaires jusqu'à 160A. Ce coffret métal et plastique est composé de 4 rangées de 24 modules de 18mm. Il peut accueillir tous les types d'appareillage modulaire. Les degrés de protection sont de IP30 et IK08 sans porte. La couleur du coffret est blanche (RAL 9003), de quoi s'adapter à toutes vos installations.
Qu'est-ce que je reçois quand j'achète cette référence ?
Ce coffret tout-en-un est équipé de 4 rails DIN déclipables. Il est livré avec 1 bornier avec 48 départs (6x25mm² + 42x4mm²), 4 protège-étiquettes, 2 serre-câbles, 4 plastrons modulaires et 4 plastrons d'obturation. Les dimensions totales sont (L) 570 mm x (H) 808 mm x (P) 191 mm.
Quels sont les avantages à l'installation ?
Ce coffret est conçu pour offrir une ergonomie et flexibilité d'installation similaire aux coffrets résidentiels. Les 4 faces du coffret sont démontables, les Rails DIN sont démontable sans outils et peuvent être tournés de 180° afin de modifier l'entraxe (150 ou 175mm). La première rangée a un espace plus grand afin de faciliter l'intégration du NSXm. Le NSXm peut être installé dans le coffret sur rail DIN ou sur platine (à commander séparément). Il peut également être installé dans la gaine avec une platine (à commander séparément).
A quels standards et normes le produit répond-il ?
Ce coffret est conforme aux normes CEI 61439-1, 2 et 3.
Le saviez-vous ?
Il peut être associé avec des porte pleines, des portes transparentes, des unités fonctionnelles, avec l'installation d'appareils modulaire à coté du NSXm et VDIS 160A. Ce coffret est compatible produits embrochables (XE).
Fiche technique
| GAMME | PrismaSeT S |
| FONCTION | enveloppe |
| Type de couvercle | Couvercle |
| Finition CEM | Non |
| Possibilité de montage en saillie | Oui |
| Avec Rail DIN | Oui |
| Couvercle/porte transparent(e) | Non |
| Borne de mise à la terre | Oui |
| Borne à conducteur neutre | Non |
| Porte pour transmission du signal | Non |
| Type de montage | Apparent |
| Couleur | Blanc |
| Type de fermeture | Autre |
| Type de porte | Autre |
| Classe de protection (IP) | IP30 |
| Avec plaque de montage | Non |
| Finition du couvercle | Avec échancrure |
| Matériau du boîtier | Acier |
| Largeur dans les unités de partition | 24 |
| Résistant aux UV | Non |
| Numéro RAL | 9003 |
| Avec serrure | Non |
| Nombre de module(s) | 24 |
| Nombre de rangées | 4 |
| Hauteur | 806 mm |
| Largeur | 570 mm |
| Profondeur | 191 mm |
Références spécifiques
| EAN-13 | 3606481076977 |
| MPN | LVSST424 |
