ComPacT NSX - déclencheur MicroLogic 7.2AL Vigi 160A - 4P4D pour NSX160A-250

Name: ComPacT NSX - déclencheur MicroLogic 7.2AL Vigi 160A - 4P4D pour NSX160A-250
Brand: Schneider
SKU: C1647A160
Price: 1933.96 EUR
Availability: BackOrder

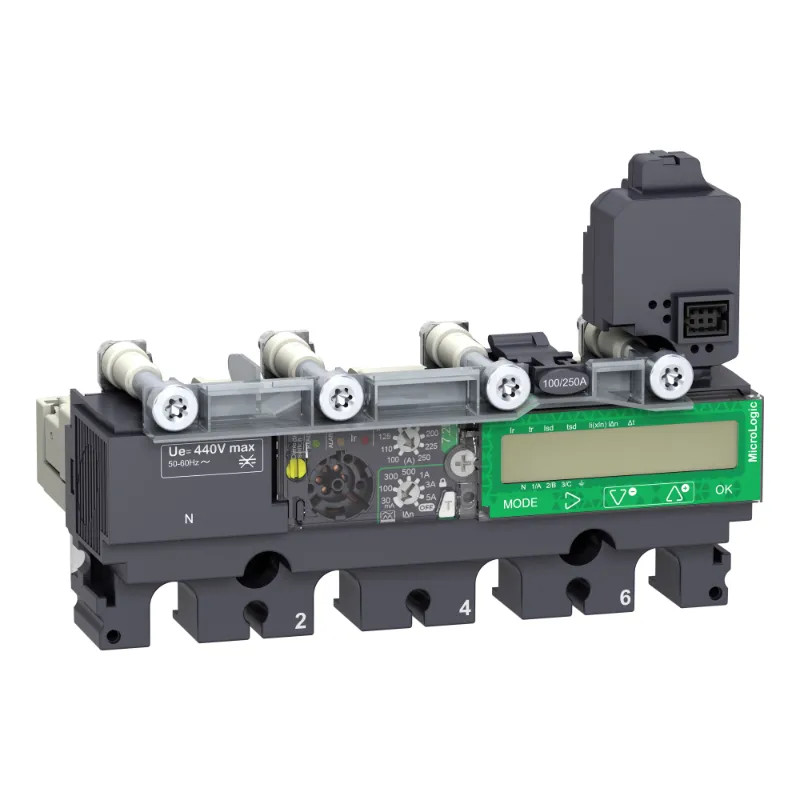

NSX160 DECL MIC7.2AL 4P4D 160A - C1647A160 Schneider Electric

Référence : C1647A160

Référence livrée : C1647A160

1 933,96 € ^HT

4 062,94 €

-52% 0.476

Sur commande

+ De 45 jours

ComPacT NSX - déclencheur électronique distribution - MicroLogic 7.2 AL Vigi alarme 160A - 4P4D pour disjoncteur ComPacT NSX160-250 - montage fixe - 440 V CA 50/60 Hz - largeur 140mm - IP40 - CEI 60947-2

Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Description
Détails du produit

Pour tout savoir :

Ce déclencheur MicroLogic 7.2AL (Energy) est un déclencheur électronique utilisé sur les disjoncteurs ComPacT NSX 160/250. Ce déclencheur électronique de 160A est un choix optimal pour toutes les applications standards et spécifiques. Il intègre une protection longue durée réglable contre les surcharges. Il offre également une protection de courte durée réglable et une protection instantanée contre les courts-circuits. MicroLogic 7.2 E AL fournit une alarme de fuite à la terre sans déclenchement, disponible sur le bornier. MicroLogic 7.2 E AL indique les surcharges grâce aux LED d'alarme. La LED verte clignote si le disjoncteur est prêt à se déclencher. MicroLogic 7.2 E AL est équipé d'un module d'affichage qui donne la mesure de l'énergie et permet des réglages fins. Ce produit fait partie de notre architecture EcoStruxure Power s'il est associé au châssis de base PowerTag NSX et ComPacT NSX.

Les documents disponibles :

Fiche technique

GAMME	ComPacT NSX
FONCTION	déclencheur
Nombre de pôles	4
Fonction déclencheur de court-circuit	Retardé
Avec fonction de protection contre les mises à la terre accidentelles	Non
Finition de la protection du moteur	Déclencheur électronique
Réglage de l'intensité du déclenchement de court-circuit non retardé	240,0 2400 A
Réglage du courant de déclenchement instantané en cas de court-circuit	94,5 1600 A
Tension de fonctionnement CA 50 Hz	440,0 440 V
Nombre de contacts auxiliaires à fermeture	0
Nombre de contacts auxiliaires à ouverture	0
Nombre de contacts auxiliaires à deux directions	0
Type de tension d'alimentation	CC
Type de tension de fonctionnement	CA
Tension d'alimentation CC	24,0 24 V
Réglage de courant du déclencheur de surcharge	63,0 160 A
Tension de fonctionnement CA 60 Hz	440,0 440 V
Alimentation externe requise	Oui
Courant de commutation assigné	160 A
Courant permanent nominal Iu	160 A
Hauteur	96,9 mm
Largeur	139,7 mm
Profondeur	90,3 mm
