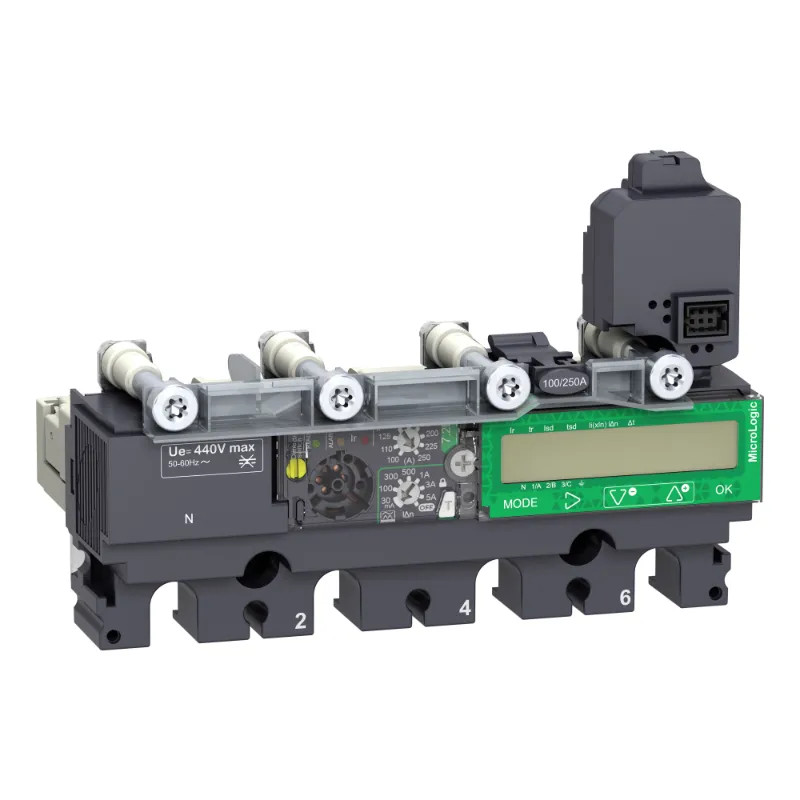

ComPacT NSX - déclencheur MicroLogic 7.2AL Vigi 100A - 4P4D pour NSX100-250

NSX100 DECL MIC7.2AL 4P4D 100A - C1047A100 Schneider Electric
search
  • NSX100 DECL MIC7.2AL 4P4D 100A - C1047A100 Schneider Electric
C1047A100
C1047A100
1 842,44 € HT
3 870,67 €
-52% 0.476
Sur commande
+ De 45 jours

ComPacT NSX - déclencheur électronique distribution - MicroLogic 7.2 AL Vigi alarme 100A - 4P4D pour disjoncteur ComPacT NSX100-250 - montage fixe - 440 V CA 50/60 Hz - largeur 140mm - IP40 - CEI 60947-2

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Pour tout savoir :

Ce déclencheur MicroLogic 7.2AL (Energy) est un déclencheur électronique utilisé sur les disjoncteurs ComPacT NSX 100/160/250. Ce déclencheur électronique de 100A est un choix optimal pour toutes les applications standards et spécifiques. Il intègre une protection longue durée réglable contre les surcharges. Il offre également une protection de courte durée réglable et une protection instantanée contre les courts-circuits. MicroLogic 7.2 E AL fournit une alarme de fuite à la terre sans déclenchement, disponible sur le bornier. MicroLogic 7.2 E AL indique les surcharges grâce aux LED d'alarme. La LED verte clignote si le disjoncteur est prêt à se déclencher. MicroLogic 7.2 E AL est équipé d'un module d'affichage qui donne la mesure de l'énergie et permet des réglages fins. Ce produit fait partie de notre architecture EcoStruxure Power s'il est associé au châssis de base PowerTag NSX et ComPacT NSX.

Les documents disponibles :

Fiche technique

GAMME ComPacT NSX
FONCTION déclencheur
Nombre de pôles 4
Fonction déclencheur de court-circuit Retardé
Avec fonction de protection contre les mises à la terre accidentelles Non
Finition de la protection du moteur Déclencheur électronique
Réglage de l'intensité du déclenchement de court-circuit non retardé 150,0 1500 A
Réglage du courant de déclenchement instantané en cas de court-circuit 60,0 1000 A
Tension de fonctionnement CA 50 Hz 440,0 440 V
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Type de tension d'alimentation CC
Type de tension de fonctionnement CA
Tension d'alimentation CC 24,0 24 V
Réglage de courant du déclencheur de surcharge 40,0 100 A
Tension de fonctionnement CA 60 Hz 440,0 440 V
Alimentation externe requise Oui
Courant de commutation assigné 100 A
Courant permanent nominal Iu 100 A
Hauteur 96,9 mm
Largeur 139,7 mm
Profondeur 90,3 mm

Références spécifiques

EAN-13 3606481994011
MPN C1047A100
