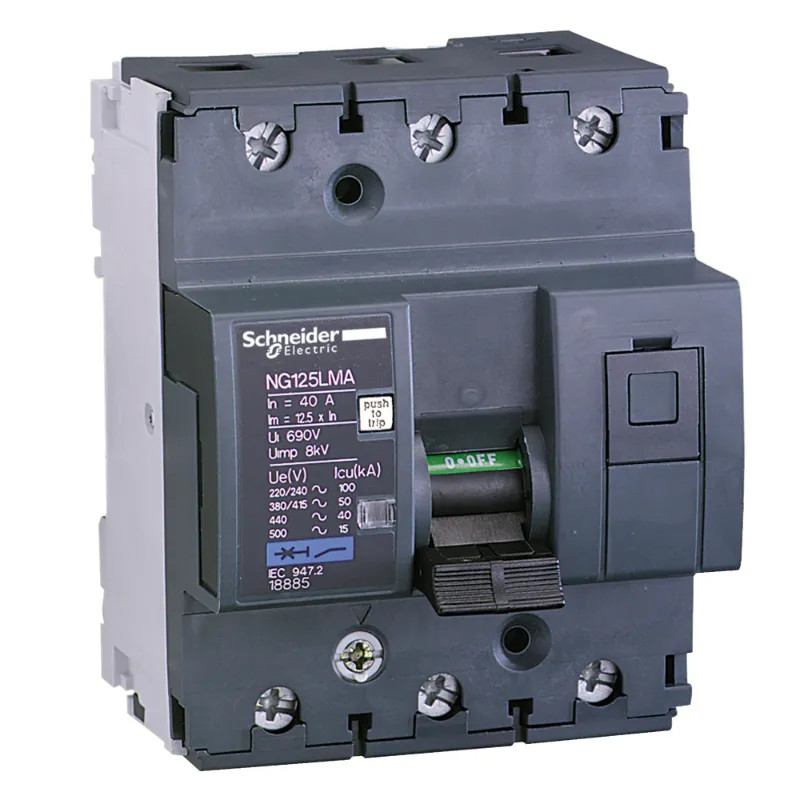

Acti9 NG125LMA - Disjoncteur moteur - 63A - 3P 3d - déclencheur mag

Pour tout savoir :

Ce produit Acti9 NG125LMA est un disjoncteur basse tension. Il s’agit d’un disjoncteur 3P à 3 pôles protégés avec courant nominal In 63 A et courbe de déclenchement MA. Le pouvoir nominal de coupure de court-circuit s’élève à 100 kA entre 220 et 240 VCA conformément à la norme EN/IEC 60947-2 et à 100 kA entre 220 et 240 VCA conformément à la norme EN/IEC 60947-2. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Il est adapté à l'isolement dans le secteur industriel conformément à la norme IEC/EN 60947-2. Le déclenchement sur défaut est indiqué par un voyant d'état mécanique rouge sur la face avant du disjoncteur. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue passe de 380 VCA à 415 VCA. La tension d’isolement nominale Ui est de 690 VCA. La tension nominale de tenue aux chocs Uimp est de 8 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN. Sa largeur est de 9 espacements de 9 mm. La catégorie de surtension est IV. Les dimensions sont (l) 81 mm x (H) 103 mm x (P) 81 mm. Le poids est de 0,37 kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -30 et 70 °C. La température de stockage est comprise entre -40 et 70 °C.
