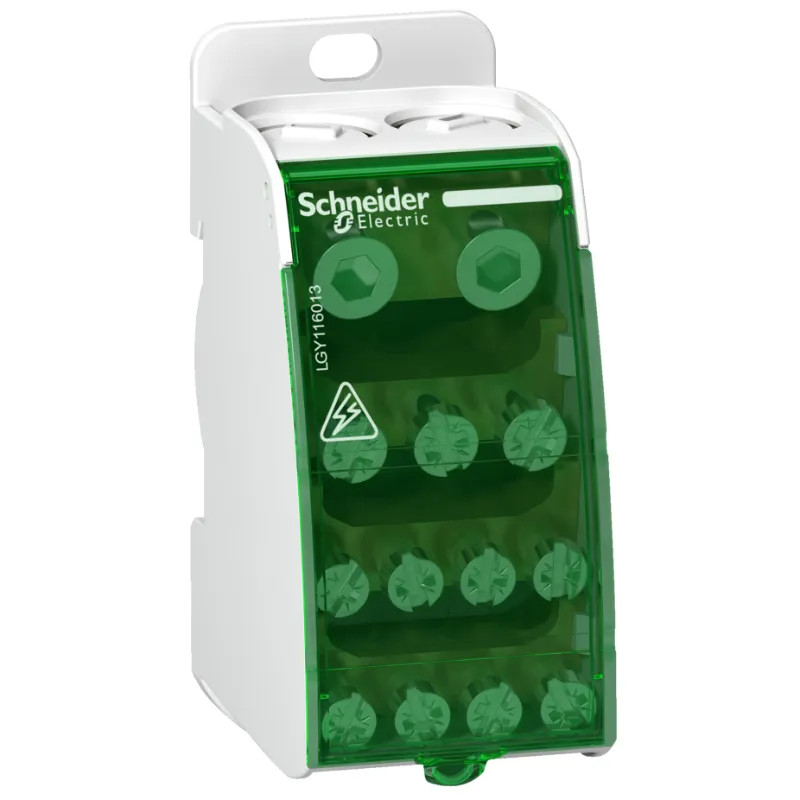

Linergy DS - Répartiteur étagé unipolaire - 160A - 13 trous

L'essentiel :

• Alimentation électrique simplifiée pour les arrivées principales
• Équilibrage de phase facile
• Câblage facile et sans effort grâce à une excellente accessibilité
• Câblage visible
• Isolement entre phases
• Blocs de distribution unipolaires adjacents, peuvent être pontés

Pour tout savoir :

Ce répartiteur étagé unipolaire à vis Linergy DS peuvent être installés sur un rail Din standard ou sur une plaque de montage. La capacité totale de connexion est de 13 trous. Le courant nominal de tenue aux crêtes Ipk/60 ms est de 8 kA et Ipk/6 ms est de 36 kA. Le courant assigné d'emploi Ie est de 160 A. Selon la norme IEC/EN 60947-1, la tenue diélectrique est de 2 500 V CA. Il est dédié aux installations 1P. La largeur en pas de 9 mm est de 4. La tension nominale de tenue aux chocs Uimp est de 8 kV. Le degré de pollution est de 3. Il est conforme aux normes IEC/EN 60947-7-1 et IEC/EN 61439-1 et 2. Le nombre de pôles est de 1. La capacité des bornes est de 1 x 9 mm de diamètre, 7 x 7,5 mm de diamètre, 4 x 6,5 mm de diamètre. La tension de fonctionnement nominale Ue est de 230 V CA (Ph/N), 440 V CA (Ph/Ph). La catégorie de surtension est III. Le courant nominal de tenue aux courts-circuits Icw selon la norme IEC/EN 60947-7-1 est de 8,4 kA ms/1 s. La tension d’isolement nominale Ui est de 500 V CA. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. La section du noyau est de 35 mm2.

Les documents disponibles :

• Télécharger la fiche Produit
