TeSys VCF - inter.-sectionneur - 3P - 690V 175A - crosse rouge cadenassable
VCF6
VCF6
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Multi-usage pour interrupteur sectionneur principal et d'arrêt d'urgence
- Pratique à utiliser avec 3 options de poignée de commande cadenassable
- Garantir un degré de protection élevé dans un environnement difficile
- Certifié multi-normes
Pour tout savoir :

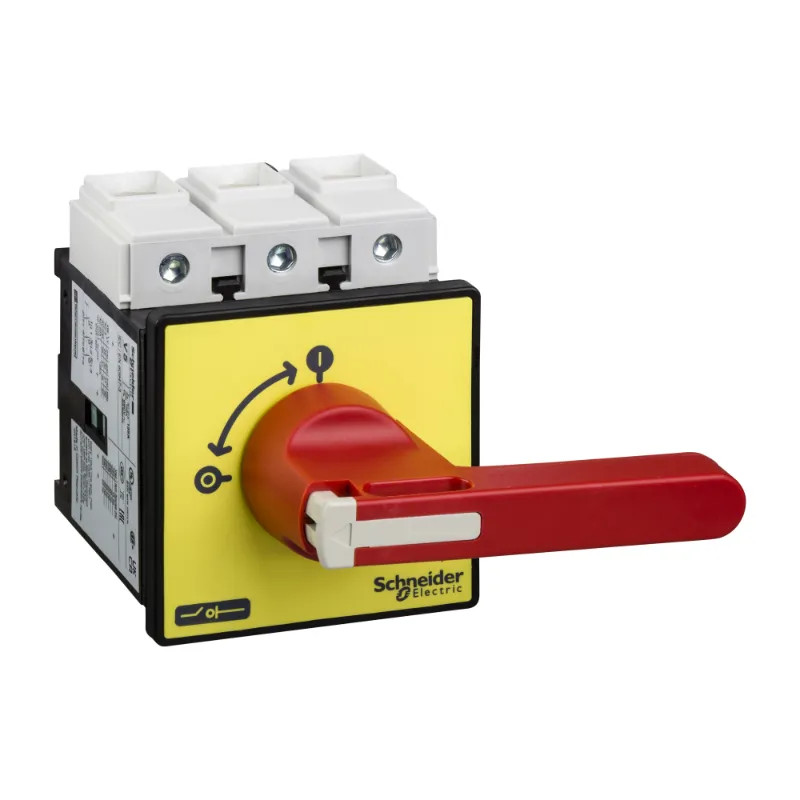

Interrupteur-sectionneur TeSys Vario pour montage sur porte, 3 pôles, 175A / 690V, pour applications de commutation de moteur jusqu'à 45kW à 400V en AC-23 Unité complète composée d'un corps d'interrupteur V6, d'une poignée rouge avec face avant jaune 90x90mm KCF3PZ Destiné à la déconnexion de l'interrupteur principal et de l'interrupteur d'arrêt d'urgence Poignée cadenassable, pour 3 cadenas (à commander séparément) Poignée avec 4 vis de fixation sur porte, assurant un indice de protection IP65 après montage Certifié multi normes (CEI, UL, CSA, CCC, EAC, Marine).
Fiche technique
| GAMME | TeSyS Vario |
| FONCTION | interrupteur-sectionneur d'arrêt d'urgence |
| Nombre de pôles | 3 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Classe de protection (IP), face avant | IP65 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Nombre de commutateurs | 1 |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Borne à vis |
| Finition interrupteur de dispositif d'arrêt d'urgence | Oui |
| Finition de l'élément d'actionnement | Type de dispositif d'actionnement |
| Finition interrupteur général | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur de maintenance/réparation | Non |
| Courant nominal de courte durée admissible Icw | 2,1 kA |
| Couleur de l'élément d'actionnement | Rouge |
| Adapté à une fixation sur sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Adapté à une fixation frontale centrale | Non |
| Adapté à un montage en distributeur | Oui |
| Adapté à un montage intermédiaire | Non |
| Tension de fonctionnement nominale max. Ue en CA | 690 V |
| Commande motorisée en option | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Finition de l'inverseur | Non |
| Avec un câblage préparé | Non |
| Intensité de court-circuit nominale conditionnelle Iq | 10 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V | 45 kW |
| Courant permanent nominal, CA-21, 400 V | 21,8 A |
| Courant permanent nominal , CA-21, 400 V | 160 A |
| Tension de fonctionnement normale | 690,0 690 V |
| Puissance de fonctionnement nominale, CA-3, 400 V | 37 kW |
| Puissance de commutation à 400 V | 90 kW |
| Verrouillable | Oui |
| Courant permanent nominal Iu | 175 A |
| Hauteur | 125 mm |
| Largeur | 90 mm |
| Profondeur | 160 mm |
Références spécifiques
| EAN-13 | 3389110804645 |
| MPN | VCF6 |
