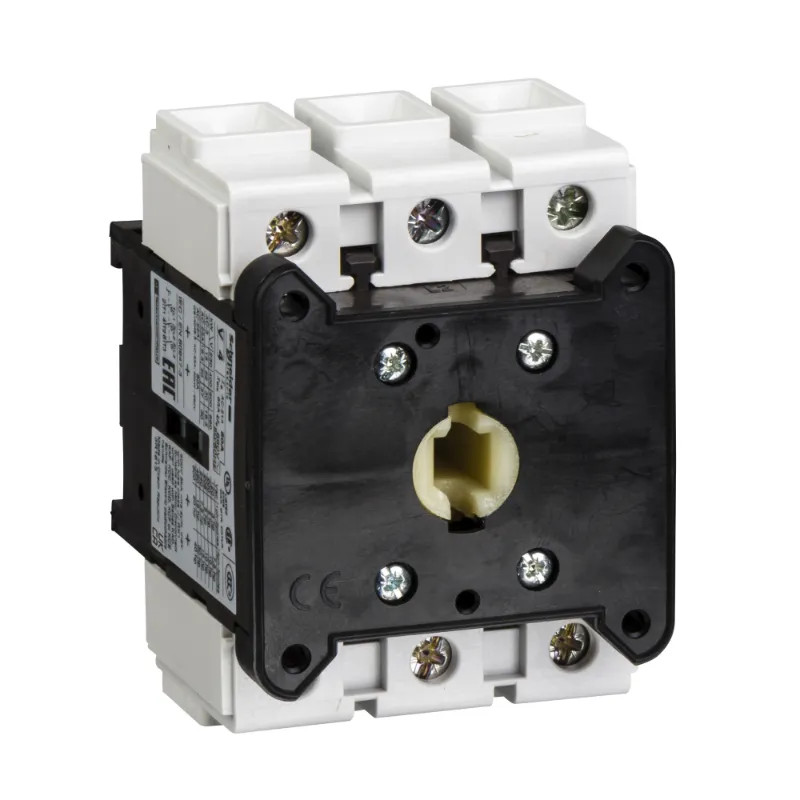

TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P -80A

Référence : V4

Référence livrée : V4

73,55 € ^HT

122,38 €

-40% 0.601

En stock

Livré mercredi avant 13h

TeSys Vario - bloc de base pour interrupteur-sectionneur - 3P - 80A - H83mmxL60mXP65mm - IP20 - montage sur rail symétrique, platine - fréquence du réseau : 50/60 Hz

Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Description
Détails du produit

L'essentiel :

Il convient à des catégories d'utilisation multiples et présente des performances fiables dans le circuit CC.
Il permet d'adapter et de prendre en charge jusqu'à 4 modules complémentaires.
Fonctionnement facile avec plusieurs modèles de poignées en option.
Certifié multi-normes.

Pour tout savoir :

Ce corps de commutateur TeSysVario, 80A/690V, est adapté aux applications de commutation de moteurs jusqu'à 30kW, 400V AC-23. Il peut être utilisé pour commuter des circuits DC jusqu'à 250V DC DC-1 à DC-5, en utilisant des contacts en série. Il offre la possibilité de monter jusqu'à 4 modules supplémentaires, une connexion par bornes à vis, un montage sur rail DIN ou par fixation par vis. Plusieurs modèles de poignées sont disponibles pour former un interrupteur-sectionneur opérationnel. Des modules complémentaires (pôle principal, pôle neutre, module de mise à la terre, contacts auxiliaires) et des accessoires de montage sont disponibles (à commander séparément). Il est certifié multinormes (IEC, UL, CSA, CCC, EAC, Marine) et est conforme à la directive RoHS et à la règlementation REACh.

Les documents disponibles :

Fiche technique

GAMME	TeSyS Vario
FONCTION	corps de l'interrupteur
Nombre de pôles	3
Nombre de contacts auxiliaires à fermeture	0
Nombre de contacts auxiliaires à ouverture	0
Classe de protection (IP), face avant	IP20
Nombre de contacts auxiliaires à deux directions	0
Nombre de commutateurs	1
Commande motorisée intégrée	Non
Type de raccordement du circuit principal	Borne à vis
Finition interrupteur de dispositif d'arrêt d'urgence	Non
Finition interrupteur général	Non
Finition interrupteur de sécurité	Non
Finition interrupteur de maintenance/réparation	Non
Courant nominal de courte durée admissible Icw	0,96 kA
Adapté à une fixation sur sol	Non
Adapté à une fixation frontale à 4 trous	Oui
Adapté à une fixation frontale centrale	Oui
Adapté à un montage en distributeur	Non
Adapté à un montage intermédiaire	Non
Tension de fonctionnement nominale max. Ue en CA	690 V
Commande motorisée en option	Non
Déclencheur voltmétrique en option	Non
Type de construction de l'appareil	Technique d'encastrement fixe pour appareil encastré
Finition de l'inverseur	Non
Avec un câblage préparé	Non
Intensité de court-circuit nominale conditionnelle Iq	10 kA
Puissance de fonctionnement nominale, CA-23, 400 V	30 kW
Courant permanent nominal, CA-21, 400 V	57 A
Courant permanent nominal , CA-21, 400 V	80 A
Tension de fonctionnement normale	690,0 690 V
Puissance de fonctionnement nominale, CA-3, 400 V	22 kW
Verrouillable	Non
Courant permanent nominal Iu	80 A
Hauteur	83 mm
Largeur	60 mm
Profondeur	65 mm
