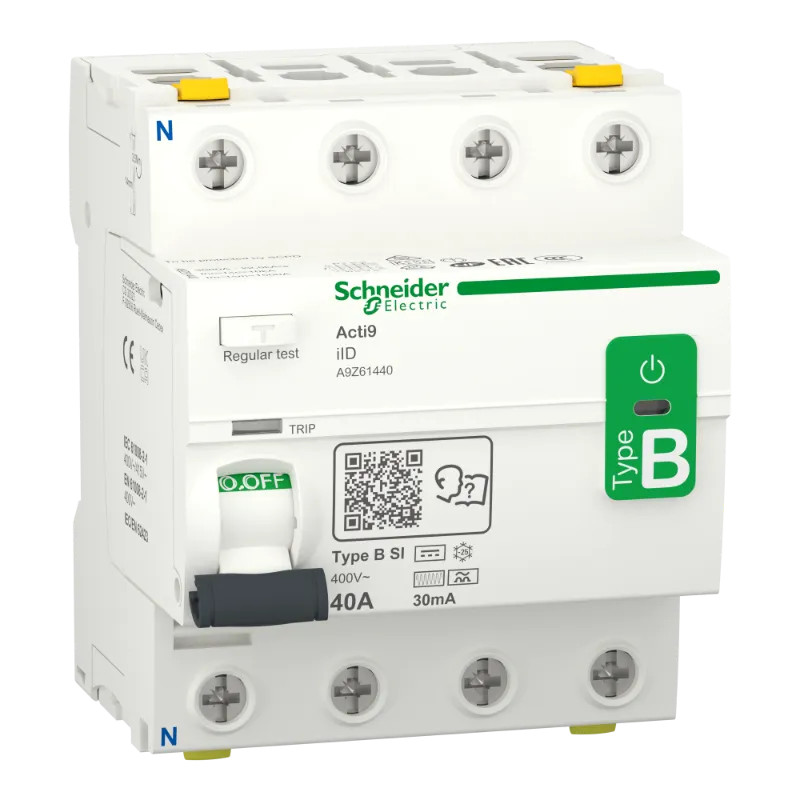

Acti9 iID - interrupteur différentiel - 4P - 40A - 30mA - type B - SI - 400V

L'essentiel :

• Protection des personnes contre les chocs électriques
• Sectionnement selon les normes CEI 61008-1, CEI 61008-2-1, CEI 62423, CEI 61543 et VDE 0664
• Facile à installer grâce à une borne unifiée et une indication de câblage
• Signalisation de défaut de terre par un voyant rouge
• Compatible avec le dispositif de cadenassage Acti16
• Le type B-SI offre une immunité accrue contre les interférences électriques et les environnements pollués ou corrosifs
• Voyant de tension
• Bornes doubles
• Conforme à la réglementation mondiale RoHS/Reach pour la protection des personnes et de l'environnement

Pour tout savoir :

Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s'agit d'un disjoncteur 4P avec un courant nominal In de 40 A, classe de protection de type B-SI et une sensibilité de fuite à la terre de 30 mA. Ce produit protège contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. L'endurance électrique peut atteindre 15000 cycles. L'endurance mécanique peut atteindre 20000 cycles. La tension de fonctionnement Ue est de 400 VCA. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 8. La catégorie de surtension est IV. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 88 mm x (P) 79 mm. Le poids est de 415 g. Il est doté d'un degré de protection IP20. Il devient IP40 une fois dans un boîtier modulaire conformément à la norme IEC/EN 60529. La température de fonctionnement est comprise entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
