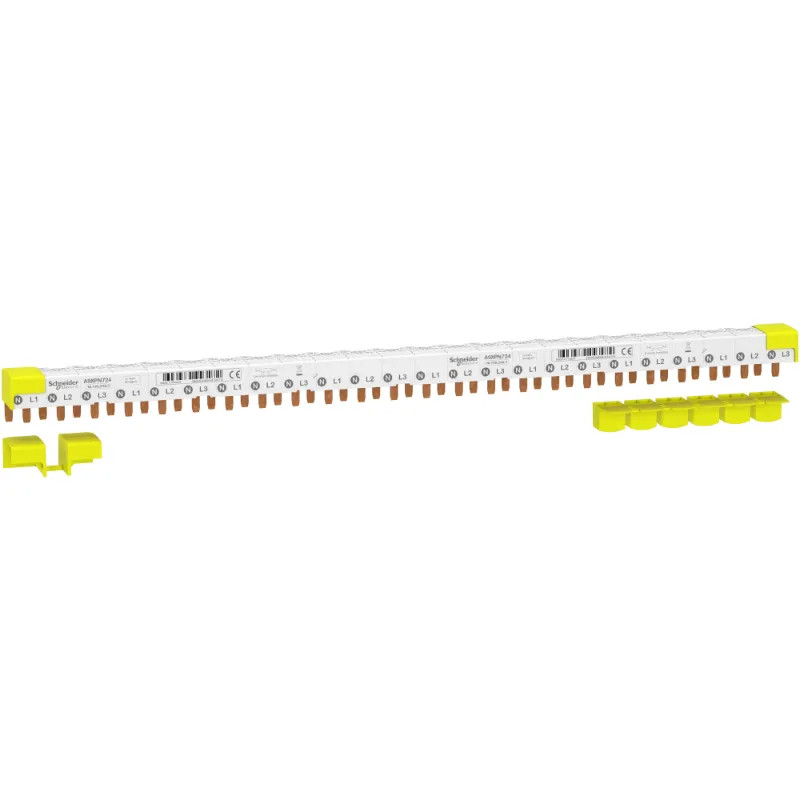

Acti9 iDT40 - Peigne horizontal - 3P+N - 24 modules de 18mm - 80A
A9XPN724
A9XPN724
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Permet d'alimenter un groupe de disjoncteurs
- Compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric
Pour tout savoir :
Cet Acti9 est un jeu de barres à peigne horizontal modules de 18mm. Il est dédié aux installations 3L+N. Le type est NL1 NL2 NL3 (Ligne). C'est un ensemble de 1 appareil. Il convient à 8 produits (3P+N). La longueur est de 434mm et le nombre total de modules de 18mm est de 24. La distance entre chaque section est de 54mm. Le courant assigné d'emploi Ie à 40°C est de 80A. Le courant de court-circuit Isc est compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric. La tension d'isolement nominale Ui est de 440VCA. La tension de fonctionnement nominale Ue est de 230VCA (Phase/Neutre). La couleur de l'appareil est le blanc (RAL9003). Le degré de pollution est de 3. Selon la norme CEI 60695-2-1, la résistance au feu est auto-extinguible à 960°C en 30s. Il est conforme à la norme CEI/EN 60439-1.
Les documents disponibles :
Fiche technique
| GAMME | Acti9 iDT40 |
| FONCTION | peigne jeu de barres |
| Nombre de pôles | 4 |
| Dimension du pas | 9 mm |
| Découpable à taille voulue | Oui |
| Finition du raccordement électrique | Broche |
| Couleur | Blanc |
| Isolé | Oui |
| Largeur dans les unités de partition | 24 |
| Nombre de phases | 3 |
| Nombre de module(s) | 24 |
| Courant permanent nominal Iu | 80 A |
| Adapté à des appareils équipés d'un commutateur auxiliaire | Non |
| Adapté à des appareils équipés d'un conducteur N | Oui |
| Adapté au nombre d'appareils | 8 |
| Tension de fonctionnement nominale max. Ue | 400 V |
| Longueur | 491 mm |
Références spécifiques
| EAN-13 | 3606489443474 |
| MPN | A9XPN724 |
