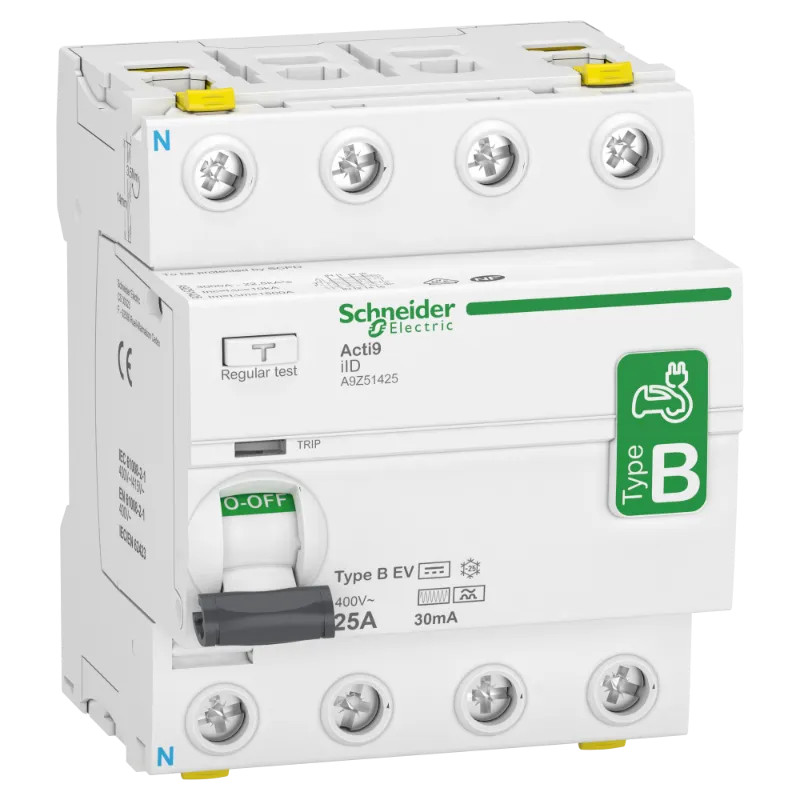

Acti9 iID 4P 25A 30mA B EV RCCB
A9Z51425
A9Z51425
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Protection de bornes de recharges triphasées 11 kW
- Meilleure continuité de service par rapport à des protections différentiel type F ou type Asi
Pour tout savoir :
Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable pour bornes de charge de véhicules électriques. Il s'agit d'un disjoncteur 4P avec un courant nominal In de 25 A, classe de protection de type B-EV et une sensibilité de fuite à la terre de 30 mA. Ce produit protège contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A, le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. L'endurance électrique peut atteindre 15000 cycles et l'endurance mécanique peut atteindre 20000 cycles. La tension de fonctionnement Ue est de 400 VCA et il peut être monté sur un rail DIN. Ses dimensions sont (l) 72 mm x (H) 88 mm x (P) 79 mm. Il est doté d'un degré de protection IP20 et devient IP40 une fois dans un boîtier modulaire conformément à la norme IEC/EN 60529.
Acti9 iID est la gamme d'interrupteurs différentiels modulaires utilisé dans la protection des installations de distribution terminale dans les bâtiments commerciaux et industriels. Ils offrent une protection optimale contre les chocs électriques et les risques d'incendie, avec des modèles allant jusqu'à 100 A.
Fiche technique
| GAMME | Acti9 iID |
| FONCTION | disjoncteur différentiel (RCCB) |
| Nombre de pôles | 4 |
| Type de tension | CA |
| Type de montage | Rail DIN |
| Tension assignée | 400 V |
| Classe de protection (IP) | IP20 |
| Courant de défaut nominal | 0,03 A |
| Température ambiante en fonctionnement | -25,0 60 °C |
| Courant nominal assigné | 25 A |
| Numéro RAL (équivalent) | 9003 |
| Fréquence | 50/60 Hz |
| Puissance dissipée | 0,53 W |
| Largeur dans les unités de partition | 4 |
| Tension d'isolation assignée Ui | 500 V |
| Type de courant différentiel | B |
| Capacité de courant de choc | 3 kA |
| Section de conducteur connectable monofilaire | 1,0 35 mm² |
| Section de conducteur connectable multifilaire | 1,0 25 mm² |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Type sélectif | Non |
| Type retardé de courte durée | Non |
| Profondeur d'encastrement | 44 mm |
| Dispositifs auxiliaires possibles | Oui |
| Antidéflagration | Non |
| Nombre de module(s) | 4 |
| Avec dispositif de verrouillage | Non |
Références spécifiques
| EAN-13 | 3606482038561 |
| MPN | A9Z51425 |
