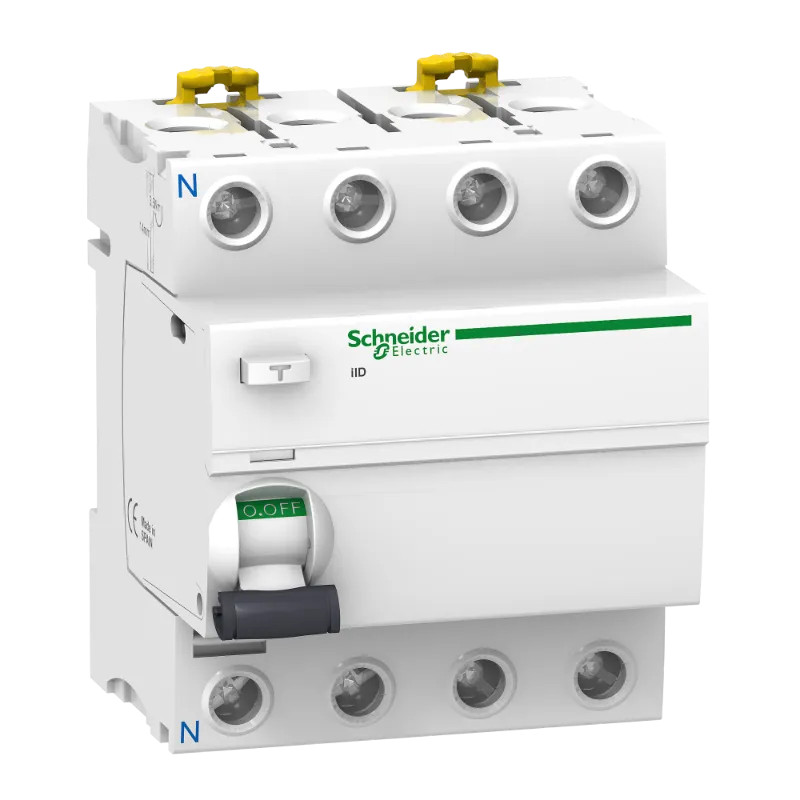

Acti9, iID interrupteur différentiel 4P 100A 30mA type Asi
A9R31491
A9R31491
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Protection des personnes contre les chocs électriques par contact direct
- Aptitude à l'isolement résidentiel selon les normes CEI 61008-1 et CEI 61008-2-1
- Facile à installer avec une conception de borne unifiée et une indication de câblage
- Signalisation de défaut de terre par un voyant rouge en face avant
- Compatible avec le dispositif de cadenassage captif Acti9
- Le type A-SI offre une immunité accrue contre les interférences électriques et les environnements pollués ou corrosifs
Pour tout savoir :
Cet interrupteur différentiel (RCCB) est modulaire et fiable. Il protège des chocs électriques par contact direct ou indirect et des risques d'incendie. Il déconnecte les circuits électriques en cas de défaut à la terre. Son indicateur VisiTrip unique réduit le temps d'intervention en affichant l'appareil défectueux sur la face avant. Ce produit dispose également d’une fenêtre VisiSafe avec bande verte sur le maneton indiquant l’ouverture complète des pôles pour la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10kA. L'endurance mécanique va jusqu'à 20000 cycles et l'endurance électrique jusqu'à 10000 cycles. La tension de fonctionnement Ue est comprise entre 380VCA et 415VCA. La tension d’isolement nominale Ui est de 500VCA. La tension nominale de tenue aux chocs Uimp est de 6kV. La fréquence est de 50Hz ou 60Hz. Il peut être monté sur un rail DIN. Il dispose de 8 pas de 9mm. Il est blanc (RAL 9003). Son indice de protection est IP20. Il devient IP40 une fois dans un boîtier modulaire conformément à la norme IEC/EN 60529. Il fonctionne entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
Fiche technique
| GAMME | Acti9 iID |
| FONCTION | disjoncteur différentiel (RCCB) |
| Nombre de pôles | 4 |
| Type de tension | CA |
| Type de montage | Rail DIN |
| Tension assignée | 400 V |
| Classe de protection (IP) | IP20 |
| Courant de défaut nominal | 0,03 A |
| Température ambiante en fonctionnement | -25,0 60 °C |
| Courant nominal assigné | 100 A |
| Numéro RAL (équivalent) | 9003 |
| Fréquence | 50/60 Hz |
| Puissance dissipée | 7 W |
| Largeur dans les unités de partition | 4 |
| Tension d'isolation assignée Ui | 500 V |
| Type de courant différentiel | A |
| Capacité de courant de choc | 3 kA |
| Section de conducteur connectable monofilaire | 1,0 35 mm² |
| Section de conducteur connectable multifilaire | 1,0 25 mm² |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Type sélectif | Non |
| Type retardé de courte durée | Non |
| Profondeur d'encastrement | 44 mm |
| Dispositifs auxiliaires possibles | Oui |
| Antidéflagration | Non |
| Nombre de module(s) | 4 |
| Avec dispositif de verrouillage | Oui |
Références spécifiques
| EAN-13 | 3606480089725 |
| MPN | A9R31491 |
