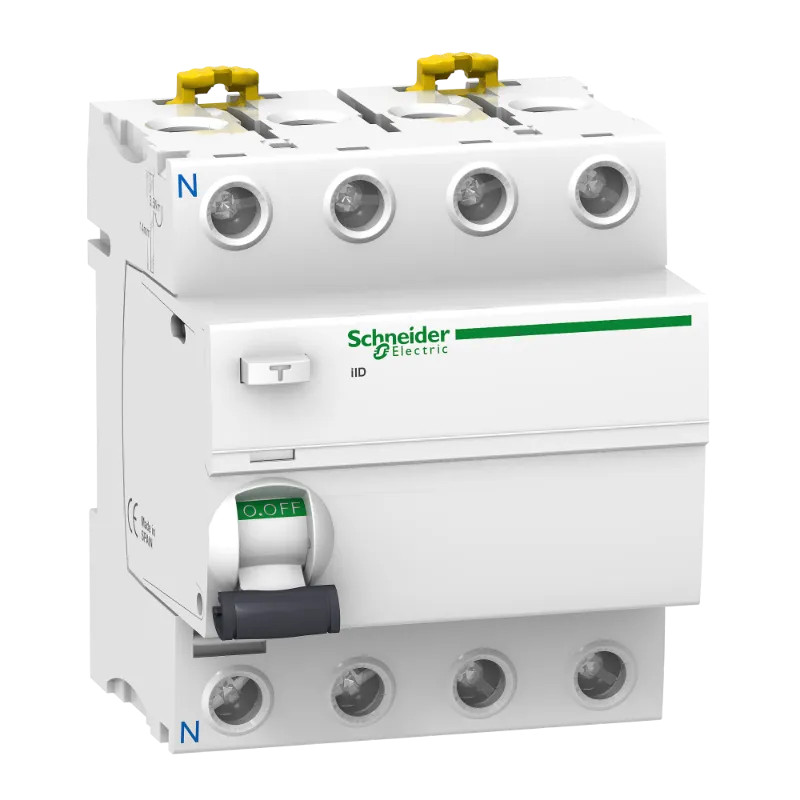

Acti9, iID interrupteur différentiel 4P 100A 300mA sélectif type AC

Pour tout savoir :

Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s'agit d'un disjoncteur 4P avec un courant nominal In de 100 A, une sensibilité de 300 mA et une classe de protection de type CA. Ce produit protège contre les chocs électriques par contact indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. L'endurance mécanique va jusqu'à 20000 cycles et l'endurance électrique jusqu'à 10000 cycles. La tension de fonctionnement Ue est comprise entre 380 VCA et 415 VCA. La tension d’isolement nominale Ui est de 500 VCA. La tension nominale de tenue aux chocs Uimp est de 6 kV. La fréquence est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 8. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 91 mm x (P) 73,5 mm. Le poids est de 0,37 kg. Il présente un degré de protection IP20 (selon la norme IEC/EN 60529) et devient IP40 une fois dans un boîtier modulaire. La température de fonctionnement est comprise entre -5 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.

Les documents disponibles :

• Télécharger le guide
• Télécharger le certificat de conformité (EN)
• Télécharger la fiche Produit
• Télécharger la notice (EN)
• Télécharger le Profil Environnemental Produit FR
