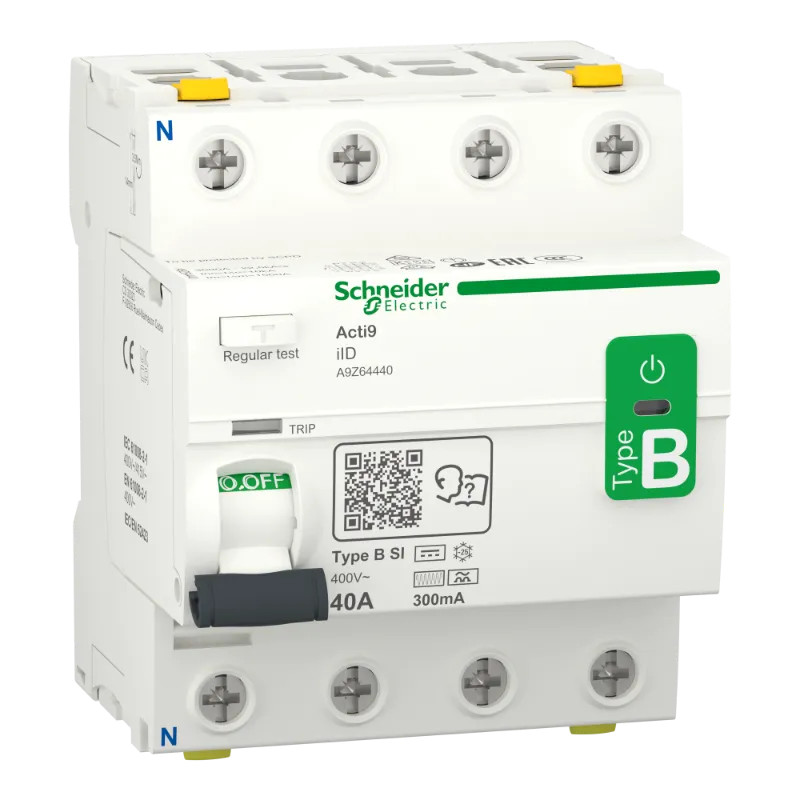

Acti9 iID - inter diff instantané - 4P - 40A - 300mA - type B - SI - 400V

L'essentiel :

• Protection des personnes contre les chocs électriques
• Sectionnement selon les normes CEI 61008-1, CEI 61008-2-1, CEI 62423, CEI 61543 et VDE 0664
• Protection des installations contre les risques d'incendie
• Facile à installer, design de borne unifié et indication de câblage
• Défaut de terre signalé par un voyant rouge en face avant
• Compatible avec le dispositif de cadenassage Acti9
• Grande immunité contre les interférences électriques et les environnements pollués ou corrosifs
• Voyant de tension
• Bornes doubles
• Conforme à la réglementation mondiale RoHS/Reach pour la protection des personnes et de l'environnement

Pour tout savoir :

Ce produit Acti9 iID est un disjoncteur de courant résiduel (RCCB) modulaire et fiable. Il s'agit d'un disjoncteur 4P avec un courant nominal In de 40 A, classe de protection de type B-SI et une sensibilité de fuite à la terre de 300 mA. Ce produit protège contre les chocs électriques par contact indirect. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. Il est certifié avec la certification CCC. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. L'endurance électrique peut atteindre 15000 cycles. L'endurance mécanique peut atteindre 20000 cycles. La tension assignée d'emploi est de 400 VCA. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 8. La catégorie de surtension est IV. Le produit est blanc (RAL 9003). Les dimensions sont (l) 72 mm x (H) 88 mm x (P) 79 mm. Le poids est de 415 g. Selon la norme CEI 60529, le degré de protection IP est IP20 et devient IP40 une fois dans une armoire modulaire. La température de fonctionnement est comprise entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
