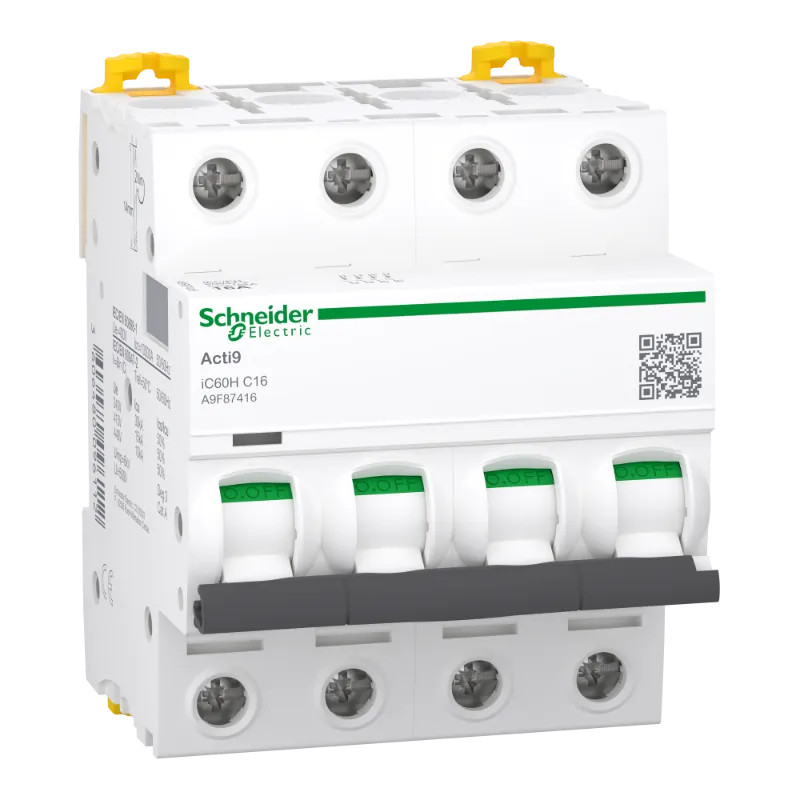

Acti9 iC60H - Disjoncteur - 4P - 16A - Courbe C - 400Vca - 10000A/15kA

L'essentiel :

• Sectionnement industriel conforme aux normes IEC/EN 60947-2 et IEC/EN 60898-1
• Protection efficace contre les courts-circuits et surcharges
• Système Visitrip pour un diagnostic rapide des défauts et une réparation accélérée
• Système VisiSafe pour une sécurité renforcée des circuits
• Possibilité d'ajouter des auxiliaires, surveillance à distance et dispositif différentiel résiduel (Vigi)
• Installation rapide, efficace et flexible grâce au peigne
• Fermeture rapide indépendante de la vitesse de manœuvre

Pour tout savoir :

L'Acti9 iC60H 4P 16A assure la protection, la surveillance et le contrôle des installations électriques dans les bâtiments industriels et tertiaires. Avec une largeur de 8 modules de 9mm, il s'installe sur un rail DIN. Ce disjoncteur, issu de la gamme Acti9, est livré individuellement avec une notice simplifiée. Grâce aux obturateurs IP20B, l'installation du disjoncteur Acti9 iC60 est facile et ergonomique. Les performances de cette gamme respectent les normes EN 60947-2 et 60898-1. Les accessoires en option incluent des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. Les capteurs d'énergie Power Tag s'intègrent parfaitement à la gamme Acti9 iC60 avec sécurité. De nombreux accessoires de raccordement (peigne) sont disponibles. Sa fermeture rapide améliore la durabilité du mécanisme, avec une endurance électrique pouvant atteindre 10 000 cycles et mécanique jusqu'à 20 000 cycles. La tension d'isolation nominale Ui est de 500VCA. La classe de limitation 3 (selon EN/IEC60898-1) optimise le coût de protection du circuit aval. Le produit se clipse sur un rail DIN. Sa largeur est de 8 modules de 9mm. Le degré de pollution est de 3 et la catégorie de surtension est IV. Le produit est blanc (RAL9003) et mesure (L) 72mm x (H) 85mm x (P) 78,5mm, avec un poids de 0,5 kg. Selon IEC/EN 60529, il offre un degré de protection IP20 sur les borniers. La température de fonctionnement varie de -35°C à 70°C et celle de stockage de -40°C à 85°C.

La gamme Acti9 iC60, comprenant disjoncteurs et blocs différentiels, est conçue pour offrir une protection supérieure et une continuité de service grâce à VisiTrip. Principalement fabriquée à partir de matériaux recyclables, elle propose une large gamme de capacités de coupures et de courbes de déclenchement. Compatible avec la gamme Acti9 et les disjoncteurs à boîtier moulé compact NSX (MCCB).

Les documents disponibles :

• Télécharger la fiche Produit
