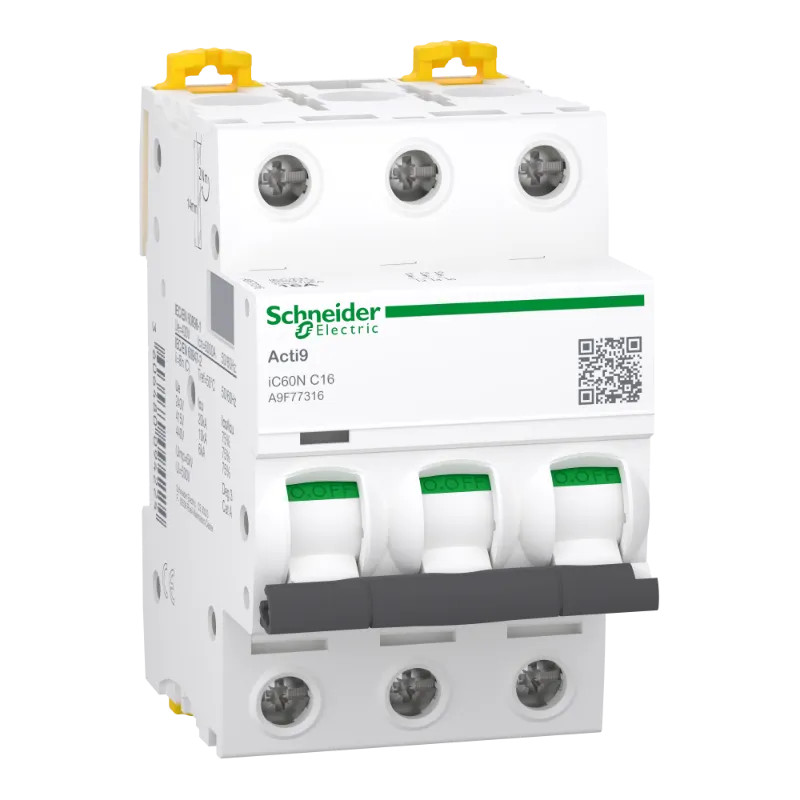

Acti9 iC60N - Disjoncteur - 3P - 16A - Courbe C - 400Vca - 6000A/10kA
A9F77316EU
A9F74316
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Conforme aux normes IEC/EN 60947-2 et IEC/EN 60898-1 pour le sectionnement industriel
- Protection efficace contre les courts-circuits et les surcharges
- Détection rapide des anomalies grâce au système Visitrip, réduisant le temps de réparation
- Sécurité accrue avec le système VisiSafe pour la protection des circuits
- Possibilité d'ajouter des auxiliaires, une surveillance à distance et un dispositif différentiel résiduel (Vigi)
- Installation rapide, efficace et flexible grâce au peigne
- Fermeture rapide indépendante de la vitesse d'actionnement du levier
Pour tout savoir :
L'Acti9 iC60N 3P 16A assure la protection, la surveillance et le contrôle des installations électriques dans les environnements industriels et tertiaires. Ce modèle de 6 modules de 9 mm de large est conçu pour être monté sur rail DIN. Le disjoncteur iC60N, 3P 16A, de la gamme Acti9, est livré avec une notice simplifiée dans un emballage individuel. Il offre une installation aisée grâce à des obturateurs IP20B rapides et ergonomiques.
La gamme Acti9 iC60N respecte les normes EN 60947-2 et 60898-1. Elle propose des accessoires optionnels, tels que des peignes du système Acti9, ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. Les capteurs d'énergie PowerTag sont conçus pour s'intégrer en toute sécurité à cette gamme. Une large sélection d'accessoires de raccordement (peigne) est disponible, facilitant une connexion rapide sans vissage.
Le sectionnement est assuré par une pièce solidaire des pôles, garantissant la sécurité lors des interventions sur le circuit aval. Pour minimiser l'impact sur l'activité, la technologie Visi-Trip offre un diagnostic immédiat des pannes (cause, localisation).
La gamme de disjoncteurs et blocs différentiels Acti9 iC60 est conçue pour offrir une protection haut de gamme et une continuité de service grâce à VisiTrip. Fabriquée principalement à partir de matériaux recyclables et récupérables, elle propose un large choix de capacités de coupure et de courbes de déclenchement. Compatible avec la gamme Acti9 et les disjoncteurs à boîtier moulé compact NSX (MCCB).
Les documents disponibles :
Fiche technique
| GAMME | Acti9 iC60 |
| FONCTION | disjoncteur miniature |
| Référence Européenne | Oui |
| Type de tension | CA/CC |
| Tension assignée | 400 V |
| Classe de protection (IP) | IP20 |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V | 20 kA |
| Température ambiante en fonctionnement | -35,0 70 °C |
| Courant nominal assigné | 16 A |
| Fréquence | 50,0 60 Hz |
| Puissance dissipée | 2,4 W |
| Largeur dans les unités de partition | 3 |
| Montage encastré | Non |
| Caractéristique de déclenchement | C |
| Tension d'isolation assignée Ui | 500 V |
| Classe de limitation d'énergie | 3 |
| Catégorie de surtension | 4 |
| Conducteur neutre branché simultanément | Non |
| Nombre de pôles protégés | 3 |
| Section de conducteur connectable monofilaire | 1,0 25 mm² |
| Section de conducteur connectable multifilaire | 1,0 16 mm² |
| Nombre de pôles (total) | 3 |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Profondeur d'encastrement | 44,5 mm |
| Dispositifs auxiliaires possibles | Oui |
| Pouvoir de coupure assigné Icn selon EN 60898 à 230 V | 6 kA |
| Pouvoir de coupure assigné Icn selon EN 60898 à 400 V | 6 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V | 10 kA |
| Antidéflagration | Non |
Références spécifiques
| EAN-13 | 3606480094224 |
| MPN | A9F74316 |
