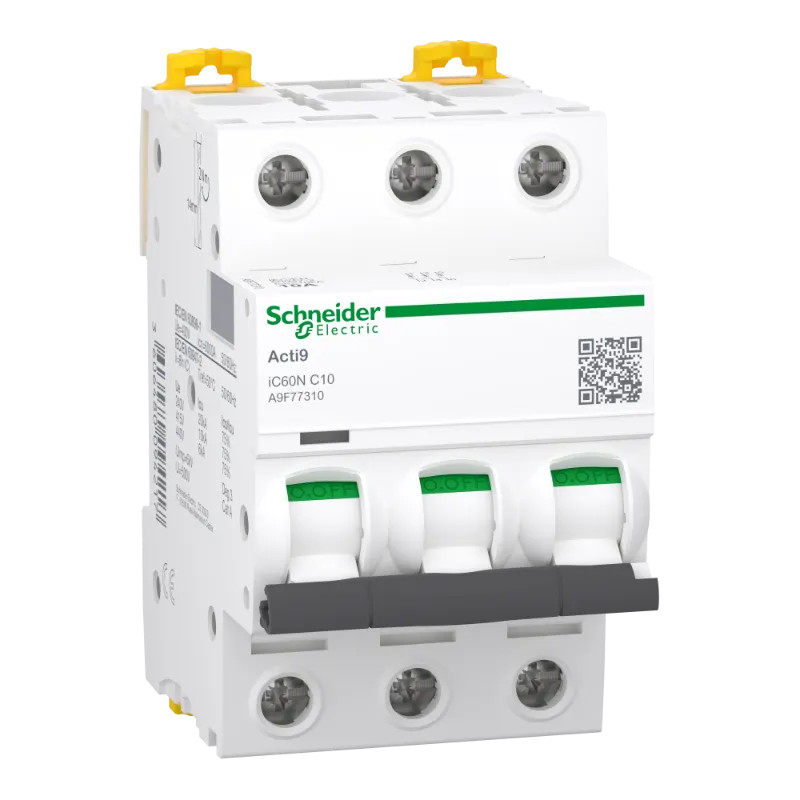

Acti9 iC60N - Disjoncteur - 3P - 10A - Courbe C - 400Vca - 6000A/10kA
A9F77310EU
A9F74310
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Conforme aux normes industrielles IEC/EN 60947-2 et IEC/EN 60898-1 pour le sectionnement
- Protection efficace contre les courts-circuits et les surcharges
- Système Visitrip pour une identification rapide des défaillances, réduisant ainsi les temps de réparation
- Système VisiSafe offrant une sécurité accrue pour la protection des circuits
- Compatibilité avec des auxiliaires, permettant une surveillance à distance et l'ajout de dispositifs différentiels résiduels (Vigi)
- Installation rapide et flexible grâce au système de peigne
- Fermeture rapide indépendante de la vitesse d'actionnement du levier
Pour tout savoir :
L'Acti9 iC60N 3P 10A assure la protection, la surveillance et le contrôle des installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur rail DIN avec une largeur de 6 modules de 9 mm. Ce disjoncteur, livré en emballage individuel, inclut une notice simplifiée pour une installation sans tracas. La gamme Acti9 iC60N, conforme aux normes EN 60947-2 et 60898-1, permet une installation aisée grâce à des obturateurs IP20B ergonomiques. Des accessoires tels que des peignes du système Acti9, des auxiliaires de réarmement et de déclenchement, ainsi que des télécommandes, sont disponibles en option. Les capteurs d'énergie Power Tag, conçus pour s'intégrer en toute sécurité à la gamme Acti9 iC60, renforcent encore la sécurité et l'efficacité de l'installation. Une connexion rapide sans vissage simplifie son utilisation, et le sectionnement s'effectue via une pièce solidaire des pôles pour un travail en toute sécurité sur le circuit aval. La technologie VisiTrip permet un diagnostic immédiat, identifiant rapidement la cause et la localisation des problèmes pour minimiser l'impact sur l'activité.
La gamme de disjoncteurs et blocs différentiels Acti9 iC60 est conçue pour offrir une protection haut de gamme et assurer la continuité de service grâce à VisiTrip. Elle est fabriquée principalement à partir de matériaux recyclables et récupérables, et propose un large choix de capacités de coupure et de courbes de déclenchement. Compatible avec la gamme Acti9 et les disjoncteurs à boîtier moulé compact NSX (MCCB), elle s'adapte à divers besoins d'installation.
Les documents disponibles :
Fiche technique
| GAMME | Acti9 iC60 |
| FONCTION | disjoncteur miniature |
| Référence Européenne | Oui |
| Type de tension | CA/CC |
| Tension assignée | 400 V |
| Classe de protection (IP) | IP20 |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V | 20 kA |
| Température ambiante en fonctionnement | -35,0 70 °C |
| Courant nominal assigné | 10 A |
| Fréquence | 50,0 60 Hz |
| Puissance dissipée | 2,3 W |
| Largeur dans les unités de partition | 3 |
| Montage encastré | Non |
| Caractéristique de déclenchement | C |
| Tension d'isolation assignée Ui | 500 V |
| Classe de limitation d'énergie | 3 |
| Catégorie de surtension | 4 |
| Conducteur neutre branché simultanément | Non |
| Nombre de pôles protégés | 3 |
| Section de conducteur connectable monofilaire | 1,0 25 mm² |
| Section de conducteur connectable multifilaire | 1,0 16 mm² |
| Nombre de pôles (total) | 3 |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Profondeur d'encastrement | 44,5 mm |
| Dispositifs auxiliaires possibles | Oui |
| Pouvoir de coupure assigné Icn selon EN 60898 à 230 V | 6 kA |
| Pouvoir de coupure assigné Icn selon EN 60898 à 400 V | 6 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V | 10 kA |
| Antidéflagration | Non |
Références spécifiques
| EAN-13 | 3606480094217 |
| MPN | A9F74310 |
