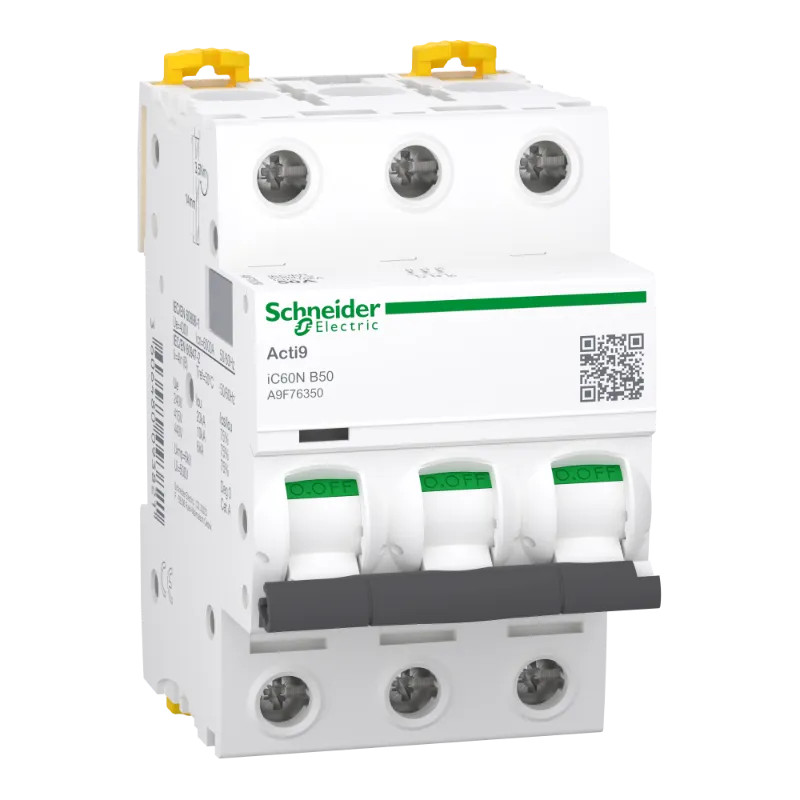

Acti9 iC60N - Disjoncteur - 3P - 50A - Courbe B - 400Vca - 6000A/10kA
A9F76350EU
A9F73350
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Pouvoir de coupure allant de 10kA à 50kA
- Protection de qualité supérieure
- Visi Trip : identification visuelle des défauts d'installation
Pour tout savoir :
Le disjoncteur Acti9 iC60N 3P 50A assure la protection, la surveillance et le contrôle des installations électriques dans les bâtiments industriels et tertiaires. Avec une largeur de 6 modules de 9mm, il s'installe facilement sur rail DIN. Ce modèle, de la gamme Acti9, est livré en emballage individuel, accompagné d'une notice simplifiée. L'Acti9 iC60 facilite l'installation grâce à ses obturateurs IP20B efficaces et ergonomiques. Cette gamme respecte les normes EN 60947-2 et 60898-1. De plus, des accessoires tels que les peignes du système Acti9, les auxiliaires de réarmement, de déclenchement et les télécommandes sont disponibles en option. Les capteurs d'énergie Power Tag s'intègrent en toute sécurité à la gamme Acti9 iC60. Une variété d'accessoires de raccordement, notamment des peignes, est également disponible.
La gamme de disjoncteurs et blocs différentiels Acti9 iC60 est conçue pour garantir une protection haut de gamme et une continuité de service, notamment grâce à VisiTrip. Elle est principalement fabriquée à partir de matériaux recyclables et récupérables. Cette gamme offre un large choix de capacités de coupure et de courbes de déclenchement et est compatible avec la gamme Acti9 et les disjoncteurs à boîtier moulé compact NSX (MCCB).
Les documents disponibles :
Fiche technique
| GAMME | Acti9 iC60 |
| FONCTION | disjoncteur miniature |
| Référence Européenne | Oui |
| Type de tension | CA/CC |
| Tension assignée | 400 V |
| Classe de protection (IP) | IP20 |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V | 20 kA |
| Température ambiante en fonctionnement | -35,0 70 °C |
| Courant nominal assigné | 50 A |
| Fréquence | 50,0 60 Hz |
| Puissance dissipée | 4 W |
| Largeur dans les unités de partition | 3 |
| Montage encastré | Non |
| Caractéristique de déclenchement | B |
| Tension d'isolation assignée Ui | 500 V |
| Classe de limitation d'énergie | 3 |
| Catégorie de surtension | 4 |
| Conducteur neutre branché simultanément | Non |
| Nombre de pôles protégés | 3 |
| Section de conducteur connectable monofilaire | 1,0 35 mm² |
| Section de conducteur connectable multifilaire | 1,0 25 mm² |
| Nombre de pôles (total) | 3 |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Profondeur d'encastrement | 44,5 mm |
| Dispositifs auxiliaires possibles | Oui |
| Pouvoir de coupure assigné Icn selon EN 60898 à 230 V | 6 kA |
| Pouvoir de coupure assigné Icn selon EN 60898 à 400 V | 6 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V | 10 kA |
| Antidéflagration | Non |
Références spécifiques
| EAN-13 | 3606480093821 |
| MPN | A9F73350 |
