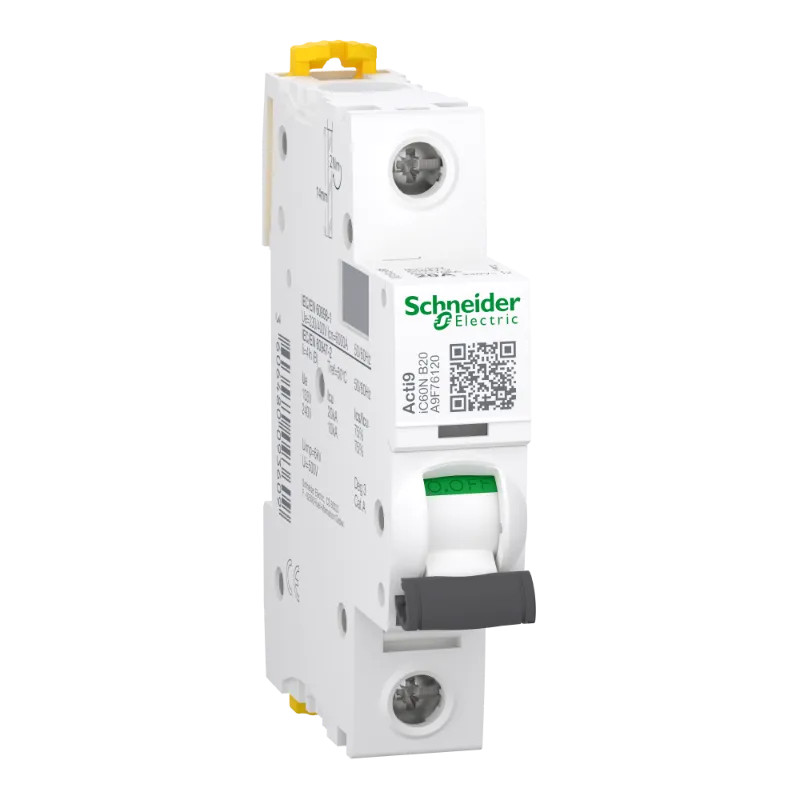

Acti9 iC60N - Disjoncteur - 1P - 20A - Courbe B - 230Vca - 6000A/10kA
A9F76120EU
A9F73120
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Pouvoir de coupure de 10kA à 50kA
- Protection de haute qualité
- Visi Trip : identification visuelle des défauts d'installation
Pour tout savoir :
Le disjoncteur Acti9 iC60N 1P 20A est conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Avec une largeur de 2 modules de 9mm, il s'installe facilement sur un rail DIN. Ce disjoncteur, livré individuellement, inclut une notice simplifiée. L'Acti9 iC60 assure une installation simple et rapide grâce à ses obturateurs IP20B ergonomiques. Conforme aux normes EN 60947-2 et 60898-1, cette gamme propose également des accessoires en option tels que les systèmes de peignes Acti9, des auxiliaires de réarmement, de déclenchement et des télécommandes. Les capteurs d'énergie Power Tag sont spécialement adaptés pour s'intégrer en toute sécurité à cette gamme. De nombreux accessoires de raccordement, comme les peignes, sont disponibles.
La gamme de disjoncteurs et blocs différentiels Acti9 iC60 est conçue pour fournir une protection de premier ordre et garantir continuité de service grâce à la technologie VisiTrip. Principalement fabriquée à partir de matériaux recyclables, cette gamme offre un choix étendu de capacités de coupure et de courbes de déclenchement. Elle est compatible avec la gamme Acti9 et les disjoncteurs à boîtier moulé compact NSX (MCCB).
Les documents disponibles :
Fiche technique
| GAMME | Acti9 iC60 |
| FONCTION | disjoncteur miniature |
| Référence Européenne | Oui |
| Type de tension | CA/CC |
| Tension assignée | 230 V |
| Classe de protection (IP) | IP20 |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V | 10 kA |
| Température ambiante en fonctionnement | -35,0 70 °C |
| Courant nominal assigné | 20 A |
| Fréquence | 50,0 60 Hz |
| Puissance dissipée | 2,4 W |
| Largeur dans les unités de partition | 1 |
| Montage encastré | Non |
| Caractéristique de déclenchement | B |
| Tension d'isolation assignée Ui | 500 V |
| Classe de limitation d'énergie | 3 |
| Catégorie de surtension | 4 |
| Conducteur neutre branché simultanément | Non |
| Nombre de pôles protégés | 1 |
| Section de conducteur connectable monofilaire | 1,0 25 mm² |
| Section de conducteur connectable multifilaire | 1,0 16 mm² |
| Nombre de pôles (total) | 1 |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Profondeur d'encastrement | 44,5 mm |
| Dispositifs auxiliaires possibles | Oui |
| Pouvoir de coupure assigné Icn selon EN 60898 à 230 V | 6 kA |
| Antidéflagration | Non |
Références spécifiques
| EAN-13 | 3606480093609 |
| MPN | A9F73120 |
