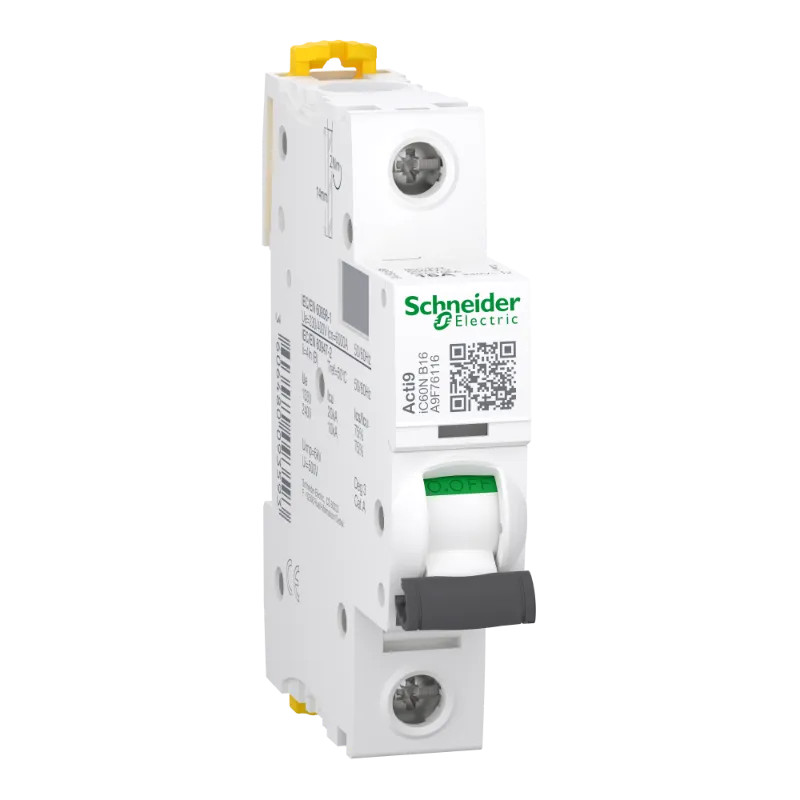

Acti9 iC60N - Disjoncteur - 1P - 16A - Courbe B - 400Vca - 6000A/10kA
A9F76116EU
A9F73116
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Pouvoir de coupure de 10kA à 50kA
- Protection de haute qualité
- VisiTrip : détection visuelle des défauts d'installation
Pour tout savoir :
Le disjoncteur Acti9 iC60N 1P 16A assure la protection, la surveillance et le contrôle des installations électriques dans les bâtiments industriels et commerciaux. Avec une largeur de 2 modules de 9mm, il s'installe sur rail DIN. Ce modèle de la gamme Acti9 est livré individuellement avec une notice simplifiée. Le disjoncteur Acti9 iC60 se distingue par une installation facile grâce à ses obturateurs IP20B ergonomiques. Les performances de cette gamme respectent les normes EN 60947-2 et 60898-1. Des accessoires optionnels, tels que les peignes du système Acti9 et des auxiliaires de réarmement, de déclenchement et de télécommandes, sont disponibles. Les capteurs d'énergie PowerTag sont conçus pour s'intégrer parfaitement et en toute sécurité à la gamme Acti9 iC60. Une vaste gamme d'accessoires de raccordement (peignes) est également proposée.
La gamme de disjoncteurs et blocs différentiels Acti9 iC60 est conçue pour offrir une protection haut de gamme et garantir une continuité de service grâce au système VisiTrip. Majoritairement fabriquée à partir de matériaux recyclables et récupérables, cette gamme propose une large sélection de capacités de coupure et de courbes de déclenchement. Elle est compatible avec la gamme Acti9 et les disjoncteurs à boîtier moulé compact NSX (MCCB).
Les documents disponibles :
Fiche technique
| GAMME | Acti9 iC60 |
| FONCTION | disjoncteur miniature |
| Référence Européenne | Oui |
| Type de tension | CA/CC |
| Tension assignée | 230 V |
| Classe de protection (IP) | IP20 |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V | 10 kA |
| Température ambiante en fonctionnement | -35,0 70 °C |
| Courant nominal assigné | 16 A |
| Fréquence | 50,0 60 Hz |
| Puissance dissipée | 2,4 W |
| Largeur dans les unités de partition | 1 |
| Montage encastré | Non |
| Caractéristique de déclenchement | B |
| Tension d'isolation assignée Ui | 500 V |
| Classe de limitation d'énergie | 3 |
| Catégorie de surtension | 4 |
| Conducteur neutre branché simultanément | Non |
| Nombre de pôles protégés | 1 |
| Section de conducteur connectable monofilaire | 1,0 25 mm² |
| Section de conducteur connectable multifilaire | 1,0 16 mm² |
| Nombre de pôles (total) | 1 |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 3 |
| Profondeur d'encastrement | 44,5 mm |
| Dispositifs auxiliaires possibles | Oui |
| Pouvoir de coupure assigné Icn selon EN 60898 à 230 V | 6 kA |
| Antidéflagration | Non |
Références spécifiques
| EAN-13 | 3606480093593 |
| MPN | A9F73116 |
