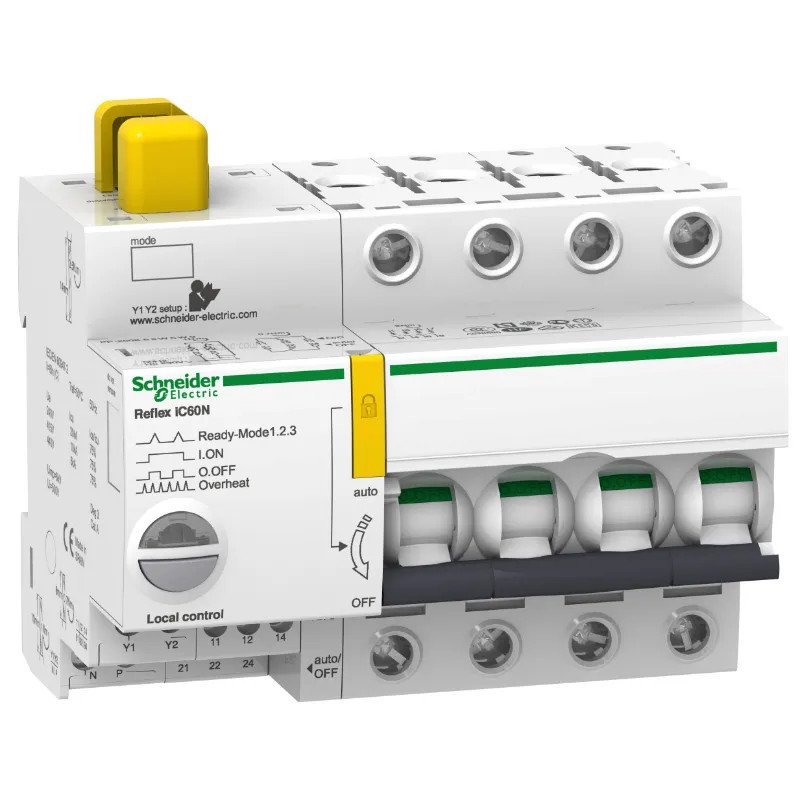

Acti9, Reflex iC60N disjonct. à commande intégrée interface Ti24 16A 4P courbe B

REFLEX IC60NTI24 16A4P B - A9C61416 Schneider Electric
search
  • REFLEX IC60NTI24 16A4P B - A9C61416 Schneider Electric
A9C61416
A9C61416
618,63 € HT
1 299,65 €
-52% 0.476
Sur commande
Délai fournisseur estimé : 6 semaines

Acti 9 - Reflex iC60N - disjoncteur à commande intégrée avec interface Ti24 - courbe B - 4P - 16A - Icu (pouvoir de coupure) : 10 kA à 380...415 VCA - 20 kA à 220...240 VCA 50/60 Hz conforme à EN/IEC 60947-2 - 13 pas de 9 mm

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Pour tout savoir :

Ce disjoncteur Acti9 Reflex iC60N à commande intégrée est basse tension. Son pouvoir de coupure selon CEI/EN 60947-2 est de 20kA de 220VCA à 240VCA et de 10kA de 380VCA à 415VCA. Il protège les circuits contre les courants de court-circuit et de surcharge, et les déconnexions dans le secteur industriel. Il permet de piloter un appareil à distance par ordre verrouillé et/ou impulsionnel selon les 2 modes de fonctionnement au choix de l'utilisateur. La réinitialisation après un défaut est effectuée manuellement par la poignée de réinitialisation. L'interface Ti24 permet une interfaçage direct du Reflex iC60 avec un automate. Il contrôle à distance, indique l'état du circuit de commande et les informations sur l'état du disjoncteur et permet de le connecter à l'Acti9 SmartLink grâce aux câbles préfabriqués. L'endurance électrique et mécanique atteignent respectivement 50 000 cycles. La tension d'isolation nominale Ui est de 500VAC. Il peut être monté sur rail DIN pour une installation modulaire. Il est blanc (RAL 9003). Il dispose d'un indice de protection IP20 (selon IEC/EN 60529) sur ses bornes. Il devient IP40 une fois dans une armoire modulaire avec classe d'isolation II.

Les documents disponibles :

Fiche technique

GAMME Acti9 Reflex
FONCTION disjoncteur à commande intégrée
Nombre de pôles 4
Type de tension CA
Tension assignée 415 V
Classe de protection (IP) IP20
Courant nominal assigné 16 A
Capacité de coupure nominale selon IEC 60947-2 10 kA
Fréquence 50,0 60 Hz
Largeur dans les unités de partition 6,5
Caractéristique de déclenchement B
Classe de limitation d'énergie 0
Catégorie de surtension 4
Conducteur neutre branché simultanément Non
Degré de pollution 3
Profondeur d'encastrement 44,5 mm
Nombre de module(s) 6,5
Courant de commutation assigné dispositif auxiliaire 1 A
Tension assignée contact auxiliaire 230 V
Type de tension de commande contact auxiliaire CA
Dispositifs auxiliaires montés en usine Actionnement à distance
Taille selon DIN 43880 3

Références spécifiques

EAN-13 3606480455544
MPN A9C61416
