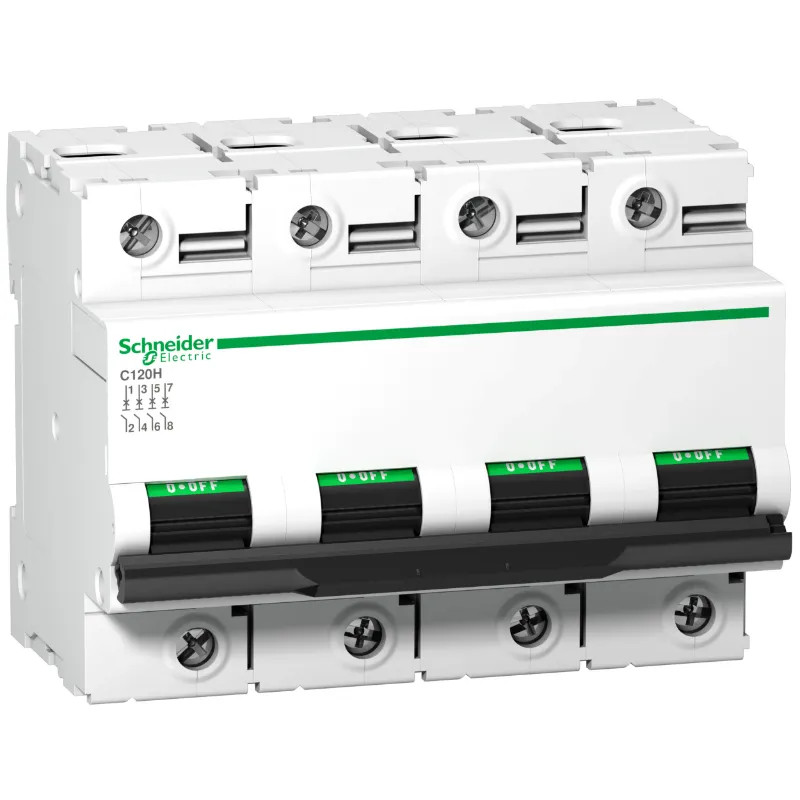

Acti9 C120H Disjoncteur Modulaire 4P 125 A, courbe C, 15 kA

L'essentiel :

• Aptitude au sectionnement industriel selon les normes IEC/EN 60947-2 et IEC/EN 60898-1
• Combiner la protection contre les courants de court-circuit et de surcharge
• Possibilité d’ajouter des auxiliaires, surveillance à distance et dispositif différentiel résiduel (Vigi)
• Installation plus rapide, plus efficace et plus flexible de l'appareil grâce au jeu de barres en peigne

Pour tout savoir :

Cet Acti9 C120H est un disjoncteur miniature multistandard basse tension (MCB). C'est un disjoncteur 4P avec 4 pôles protégés, courant nominal In de 125A et courbe de déclenchement C. Le pouvoir de coupure assigné en court-circuit est jusqu'à 10kA à 220VCC conformément à la norme EN 60947-2 et 10kA à 220VCC conformément à la norme EN 60947-2. Ce produit est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine des fonctions de protection de circuit contre les courts-circuits et les courants de surcharge, de contrôle et d'isolement. L'affichage de la bande verte garantit que les contacts s'ouvrent physiquement et permet d'effectuer les travaux sur le circuit aval en toute sécurité. Son mécanisme de fermeture rapide augmente sa durée de vie. L'offre Acti9 C120 est dédiée aux bâtiments industriels et tertiaires. Il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension opérationnelle Ue passe de 380VCA à 415VCA. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 12 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 108mm x (H) 81mm x (P) 73mm. Le poids est de 0,82kg. Selon IEC/EN 60529, il a un degré de protection IP20 sur ses borniers. La température de fonctionnement est de -30°C à 60°C. La température de stockage est de -40°C à 70°C.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger le Profil Environnemental Produit FR
